Hej, jag har lite svårt för att ställa upp funktioner för detta sekvensnät:

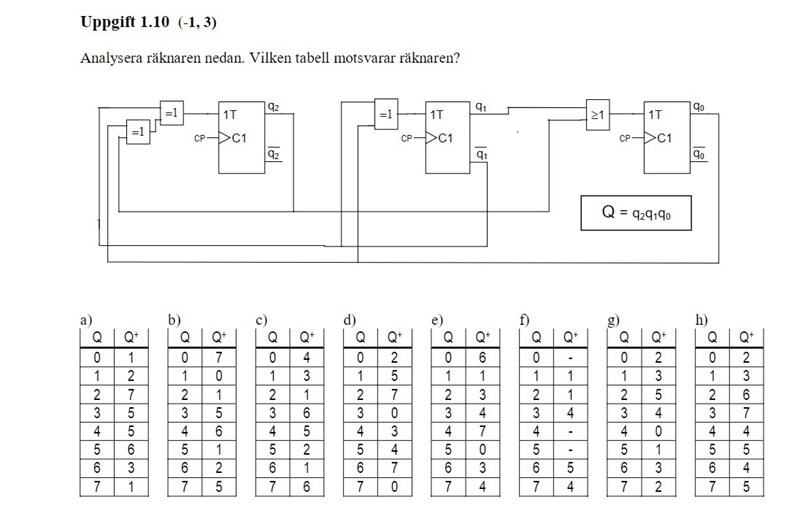

Jag började med att göra en tabell för att se hur den byter tillstånd, översatte då till binär form så jag kan analysera hur den byter tillstånd mycket enklare. Jag har dock lite problem med att ställa upp funktioner så att jag kan se vad nästa tillstånd blir, detta är vad jag kommit fram till:

T2 = (q0q2)q1T1 =q0q1T0 = q1+q2

Jag får dock fel utvärde av dessa funktioner då rätt svar är e), stoppar jag in 110  som är det andra tillståndet (6) får jag att T1 = 0, men den skall bli 1.

Laguna Online 17588
Postad: 5 jan 20:45

Jag lyckas inte få en tabell som liknar något av förslagen.

Jag får också 0 -> 6, men sen stämmer ingenting.

mekatronik 164
Postad: 5 jan 20:46
Laguna skrev:

Jag lyckas inte få en tabell som liknar något av förslagen.

Jag får också 0 -> 6, men sen stämmer ingenting.

Ser uttrycken ut att stämma för sekvensnätet?

Laguna Online 17588
Postad: 5 jan 20:56

Ja.

mekatronik 164
Postad: 5 jan 21:05 Redigerad: 5 jan 21:06
Laguna skrev:

Ja.

Det är väldigt konstigt, sekvensen skall ju följa då om facit har rätt:

0->6->3->4->7->4->7 (loop), i binär form:

000 -> 110 -> 011 -> 100 -> 111 -> 100 -> 111 (loop)
