Tänker jag rätt?

Jag vet inte riktigt vilken som e rätt. Jag har lite svårt med att förstå hur man ska rita en kopplingsschema, vilket gör att jag vet inte om man kan göra på olika sätt eller om bara en kan stämma.

Uppgiften: en resistor R1 med resistans 100 kopplas i seie med en spänningskälla som ger spänning på 24V. Man meter strömmen genom spänningskällan med en amperemeter, vars resistansen är försumbar. En resistor med dubbelt så stor resistans som kopplas in parallellt med den första resistorn.

a) rits en kopplingsschema över parallellkretsen med amperemetern inkopplad.

Yngve 37920 – Livehjälpare
Postad: 12 maj 2019 00:25

Den undre bilden är rätt.

Pluggakut81 37
Postad: 12 maj 2019 00:30
Yngve skrev:

Den undre bilden är rätt.

Hej!

Tack för svarat! Dock undrar jag varför den första blir fel?

Yngve 37920 – Livehjälpare
Postad: 12 maj 2019 08:42
Pluggakut81 skrev:
Yngve skrev:

Den undre bilden är rätt.

Hej!

Tack för svarat! Dock undrar jag varför den första blir fel?

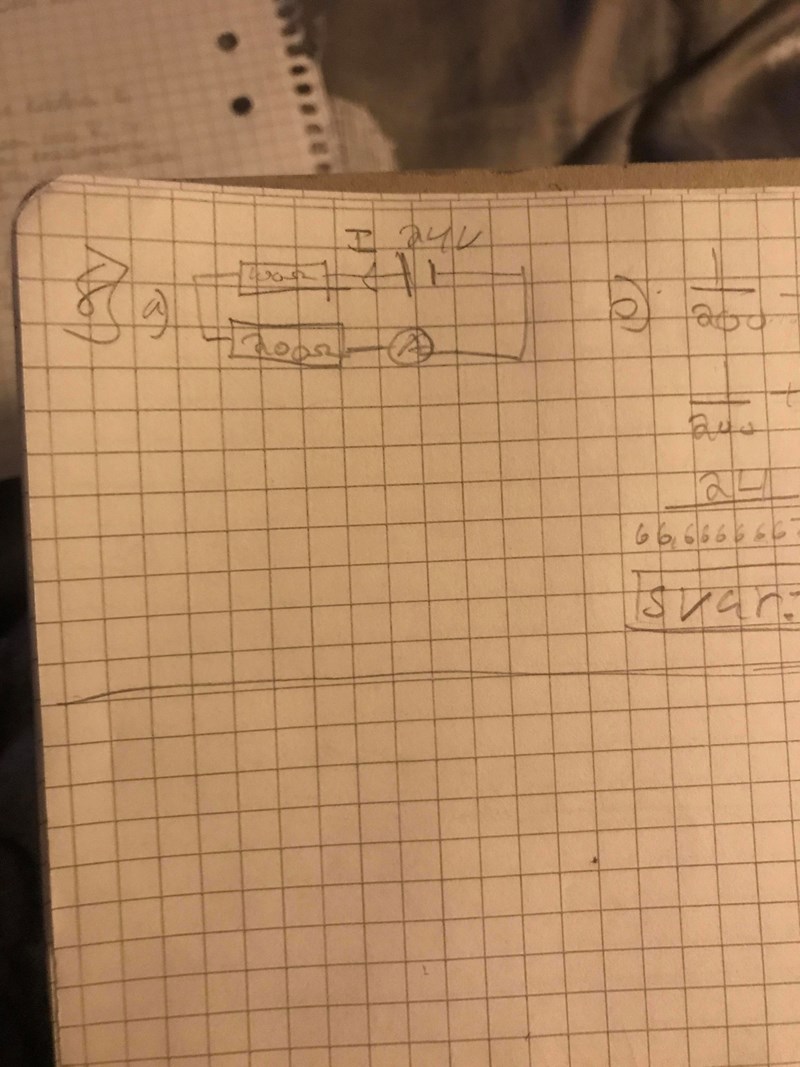

Den första bilden visar två seriekopplade resistorer.

Seriekoppling - strömmen kan inte välja väg utan all ström går först genom den ena och sedan genom den andra resistorn.

Parallellkoppling - strömmen delar upp sig så att en del av strömmen går endast genom den ena och en del endast genom den andra resistorn.
