Teknisk dragprovkurva - Hållfasthetslära

Vad är det grundläggande antagande som görs vid framtagandet av en tekniskdragprov-kurva?

har funderat på den här frågan men hittar inget vettigt svar.

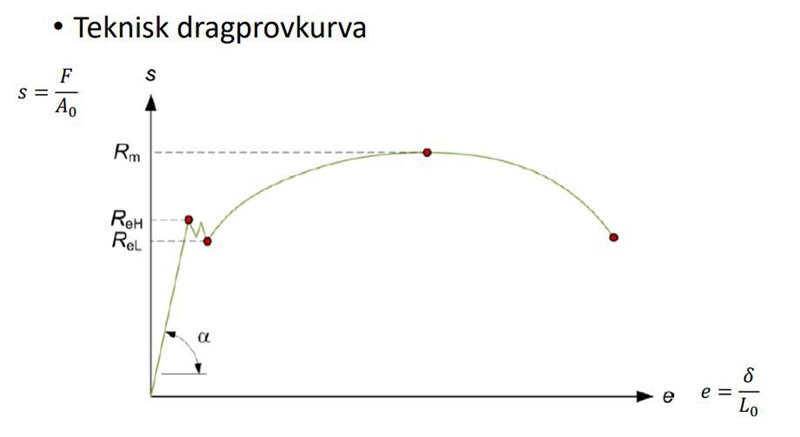

dragprov kurvan ser ut så här.



Smaragdalena 80504 – Avstängd
Postad: 20 maj 2020 14:18

Vad är x respektive y i ditt diagram?

MatMan 168 – Fd. Medlem
Postad: 21 maj 2020 13:19
Smaragdalena skrev:

Vad är x respektive y i ditt diagram?

y-axel: σnom=FA0

x-axel:e=ll0

Smaragdalena 80504 – Avstängd
Postad: 21 maj 2020 13:52

Första steget borde vara att slå upp dragprovkurva på Wikipedia

MatMan 168 – Fd. Medlem
Postad: 21 maj 2020 14:08
Smaragdalena skrev:

Första steget borde vara att slå upp dragprovkurva på Wikipedia

men där pratar de om en sann dragprovkurva (Kf kurva) och inte en teknisk dragprovkura, eller?

Smaragdalena 80504 – Avstängd
Postad: 21 maj 2020 14:22

Finns det någon icke-teknisk dragprovkurva? De verkade i alla fall ha samma saker på sina axlar som du skrev om. Men din kurva har ett litet hack strax efter punkten α\alpha som möjligen kan tyda på att det ärr något annat.

Hur definieras "teknisk dragprovkurva" i din lärobok?

MatMan 168 – Fd. Medlem
Postad: 21 maj 2020 14:27 Redigerad: 21 maj 2020 14:27
Smaragdalena skrev:

Finns det någon icke-teknisk dragprovkurva? De verkade i alla fall ha samma saker på sina axlar som du skrev om. Men din kurva har ett litet hack strax efter punkten α\alpha som möjligen kan tyda på att det ärr något annat.

Hur definieras "teknisk dragprovkurva" i din lärobok?

Mått på ett materials förmåga att utsättas för plastisk
deformation utan sprickbildning.

Smaragdalena 80504 – Avstängd
Postad: 21 maj 2020 15:20

Jag hittar ingen skillnad mellan den här kurvan och den på Wikipedia. Finns det någon?

MatMan 168 – Fd. Medlem
Postad: 21 maj 2020 15:30
Smaragdalena skrev:

Jag hittar ingen skillnad mellan den här kurvan och den på Wikipedia. Finns det någon?

Skillnaden är att den här kurvan "dippar" ner sen slutar den, kurvan i wiki fortsätter upp sen slutar den.

Smaragdalena 80504 – Avstängd
Postad: 21 maj 2020 16:17

Det ser jag också, men vad kan det bero på? På vilket sätt skiljer sig "din" dragprovning mot Wikipedias?

MatMan 168 – Fd. Medlem
Postad: 21 maj 2020 18:19
Smaragdalena skrev:

Det ser jag också, men vad kan det bero på? På vilket sätt skiljer sig "din" dragprovning mot Wikipedias?

Min drag provkurva har

och wiki (kf-kurva) har

y-axel: kf=FA, A är momentan areax-axel: ρ=ln(l1l0)

Smaragdalena 80504 – Avstängd
Postad: 21 maj 2020 18:36

Nej. Läs vad det står på Wiki-sidan:

På den vertikala axeln visas spänningen σ\sigma som är den pålagda kraften dividerad med tvärsnittsarean (provets ursprungliga tvärsnittsarea), σ = F/A.

MatMan 168 – Fd. Medlem
Postad: 22 maj 2020 13:38
Smaragdalena skrev:

Nej. Läs vad det står på Wiki-sidan:

På den vertikala axeln visas spänningen σ\sigma som är den pålagda kraften dividerad med tvärsnittsarean (provets ursprungliga tvärsnittsarea), σ = F/A.

ok du hade rätt, men vad är antagande som görs vid framtagandet av en sådan kurva

1PLUS2 289
Postad: 27 jun 2020 14:31

Antagandet för kurvan?... Det är den kurvan du får när du drar sönder en provstav i en dragprovsmaskin. Under själva dragprovet mäts sambandet mellan den ökade dragkraften (y-axeln) samt provstavens förlängning (x-axeln) tills det att staven går av. Där kraften vid själva brottet beror på materialets styrka samt provstavens tvärsnittsarea.

Niro 215 – Fd. Medlem
Postad: 12 aug 2020 11:49

Grundläggande antagande är att tvärsnittsarean är konstant på dragprovet under dragprovet, vilket det ju inte är på slutet då vi får en midjebildning på mitten strax innan brottet. Formel Sigma=F/A Spänningen i tvärsnittet ökar ju då arean minskar.

Dragmaskinen mäter Kraft  Y-axel och förlängning på X-axeln. När arean minskar behöver ju inte maskinen dra med samma kraft för att förlänga provet en Längd Enhet. detta gör att den plottade kurvan dycker på slutet. I verkligheten ökar ju Spänningen i tvärsnittet på slutet.
