3 svar
22 visningar
LaZingo 64
Postad: 18 maj 19:22

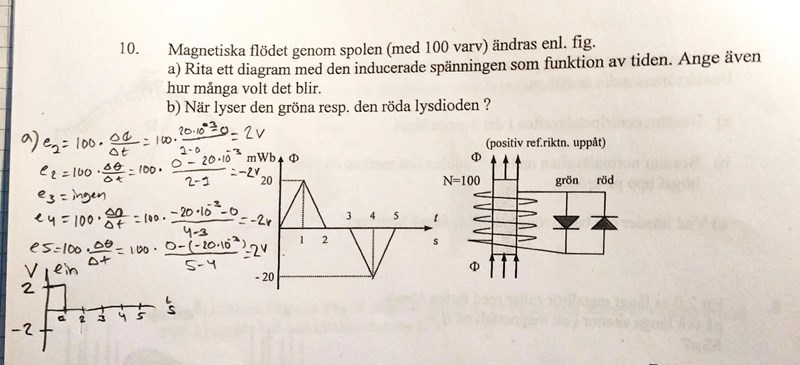

Tentafråga inducerad spänning diagram

Hej! Har kommit fram att det är 2V under tiden 0-1, -2V under 1-2s, -2V under 3-4s och -2V under 5-4s som induceras, men hur ska man rita diagrammet till detta? Är det något i min volt uträkning som är fel?

JohanF 2566
Postad: 18 maj 19:46

Jag tycker din spänning-tid-uträkning ser riktig ut.

Fortsätt att rita som du har börjat.

LaZingo 64
Postad: 18 maj 19:56
JohanF skrev:

Jag tycker din spänning-tid-uträkning ser riktig ut.

Fortsätt att rita som du har börjat.

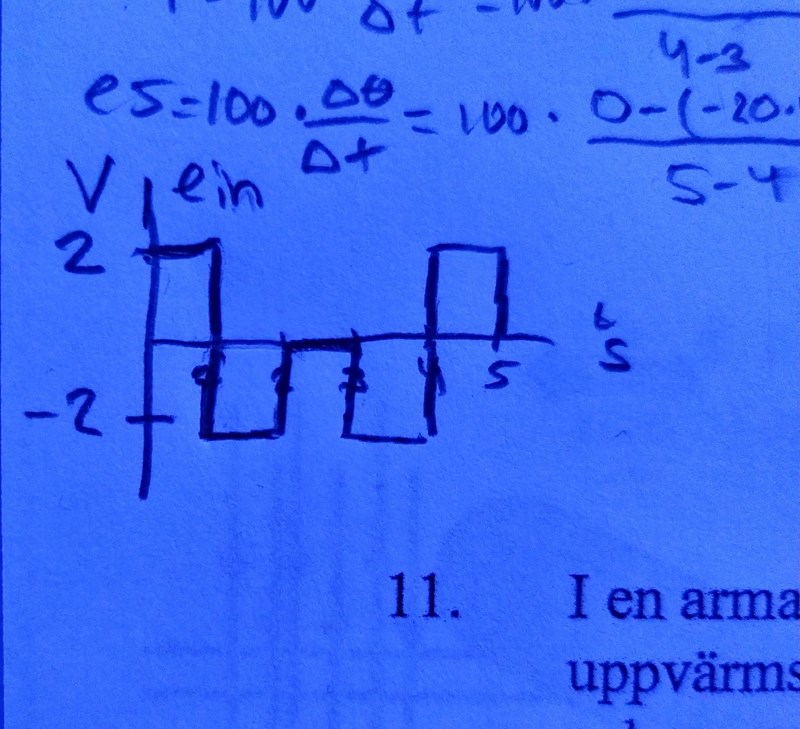

ser detta okej ut? Sen gällande fråga b) visst kan man då säga att den röda lysdioden lyser under både 0-1s och 5-4s, och den gröna under 1-2s och 3-4? Är van att det bara just blir en gång flödet ökar och minskar

JohanF 2566
Postad: 18 maj 20:05

Jag tycker att grafen stämmer.

Motivera varför du tycker röda dioden lyser under första sekunden!
