Maremare 1044 – Fd. Medlem
Postad: 22 maj 2020 11:16

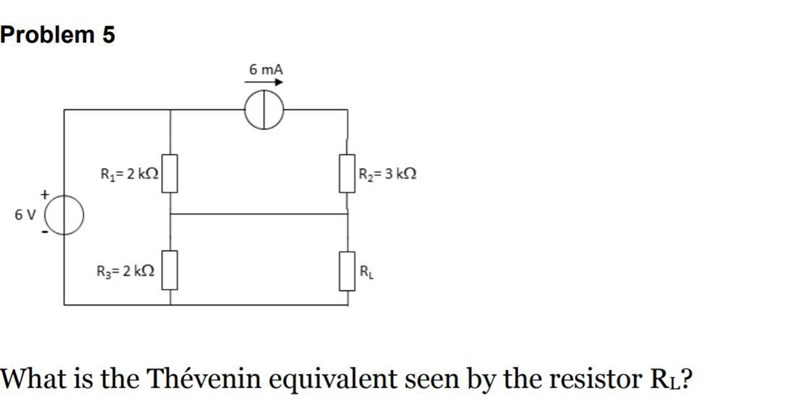

thevenin ekvation för denna krets

hej,

har fastnat återigen för att räkna ut Rth

jag har räknat ut Vth till 9 V vilket är rätt men får inte till det för Rth för vet ej vad jag kan tillämpa för att få till den, eller är osäker på hur kretsen ser ut när jag gjort vissa saker

Rth kan jag få genom Vth / Ic där Ic är strömmen om jag tar bort RL och räknar strömmen i den tråden

eller genom att stänga av samtliga strömkällor och räkna resistansen i kretsen.

Det andra alternativet känns enklare då det bara två källor men får fel svar då.

Om jag stänger av källorna borde väl ström bara gå i den vänstra loopen dvs över R1 och R2 och resistansen för den är väl R1 + R2 som är i serie och det borde ge mig 4k ohm. men svaret är 1k ohm vilket jag inte kan få fram.

Eller det skulle vara om man räknade R1 // R2 men får ej ihop det varför dom skulle vara parallella och inte i serie

tips?
