Maremare 1044 – Fd. Medlem
Postad: 22 maj 2020 10:43

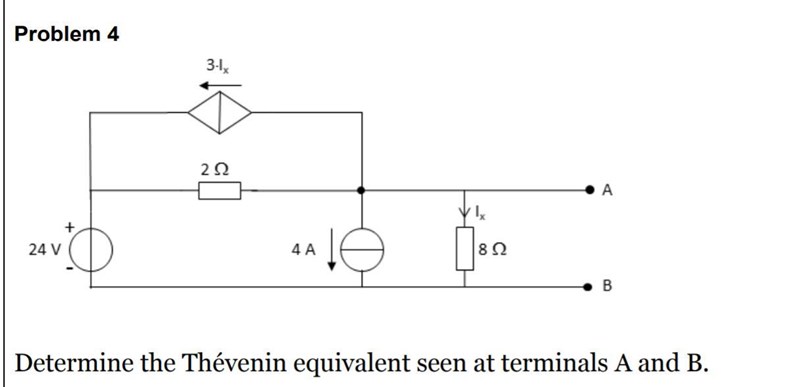

thevenin ekvationen för kretsen

hej,

har fastnat på denna

Har lyckats räkna ut Vth som är 8 V men har svårt att räkna Rth

Eftersom det finns en beroende strömkälla kan jag ej bara räkna resistansen i kretsen genom att stänga av källorna.

Så jag tänkte att jag kopplar A och B och räknar strömmen där så kan jag sen räknar ut Rth = Vth / Ic

men jag är osäker på hur man räknar strömmen där.  Om jag kopplar A med B, "försvinner" då resistorn till vänster om AB ? dvs det går ingen ström där?

För om det gör det så kan jag ej få fram tillräckligt med ekvationer för att lösa Ic

Ström i mitten nod: 3Ix + 4 + Ic = I1 där I1 är den vänstra strömmen som åker in i noden

sen kan jag räknar spänningen 24 - I1*2 = 0 -> I1 = 12

men då har jag två obekanta Ix och Ic men kan ej göra fler ekvationer?

tips?
