Thevenin voltage

Hej,

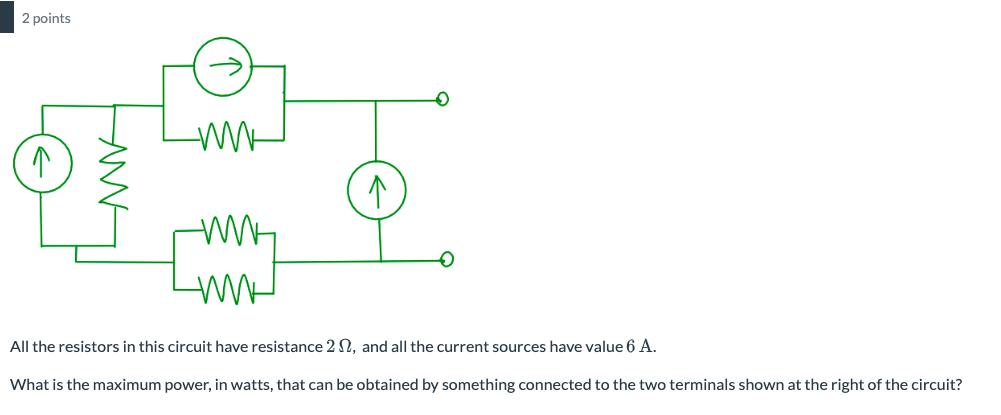

Här ska jag räkna ut den maximala effekten och formlen för detta vet jag är: $P = \frac{{U_{T}}^{2}}{4 R_{T}}$ .

Jag har räknat ut att $R_{T}$ =5, men jag får inte till det när jag ska beräkna $U_{T}$ .

Förenkla de paralellkopplade motstånden och använd sen Kirchoffs strömlag för att beräkna strömmarna och ur dessa spänningen över motstånden som ger dig spänningen över utgången med potentialvandring.

Din effektformel känner jag inte igen, hur har du kommit fram till den

Updatering: Jo nu inser jag att 4-an kommer från Jacobis lag.

Tack för hjälpen! Jag löste det nu :)
