Thevenins theorem

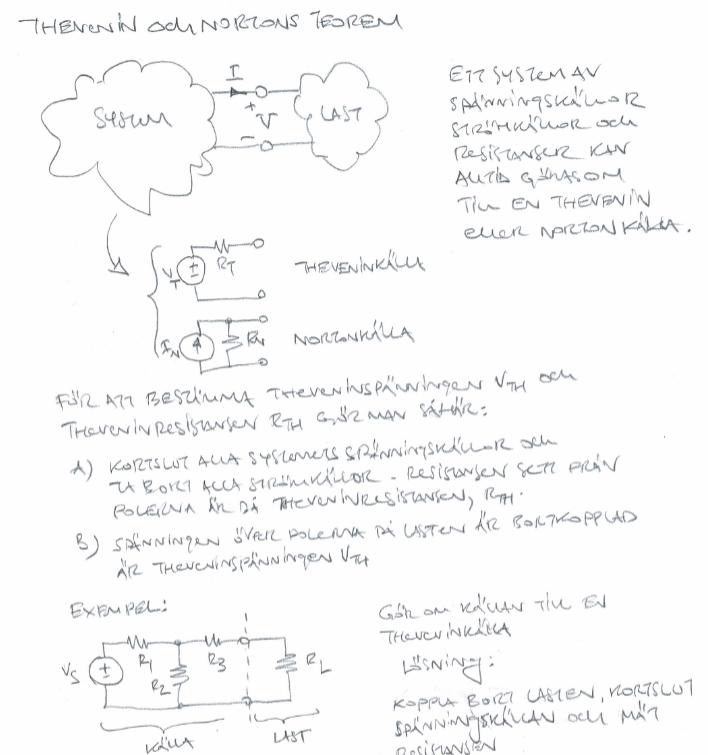

Hej! Då jag varit sjuk försöker jag gå igenom föreläsningsanteckningarna från elektrotekniken men fastnar på en del saker:
1. Vad menar han med "Last"?
2.Vad symboliserar cirklarna i kretsen? Har inte sett de uppritade förut:

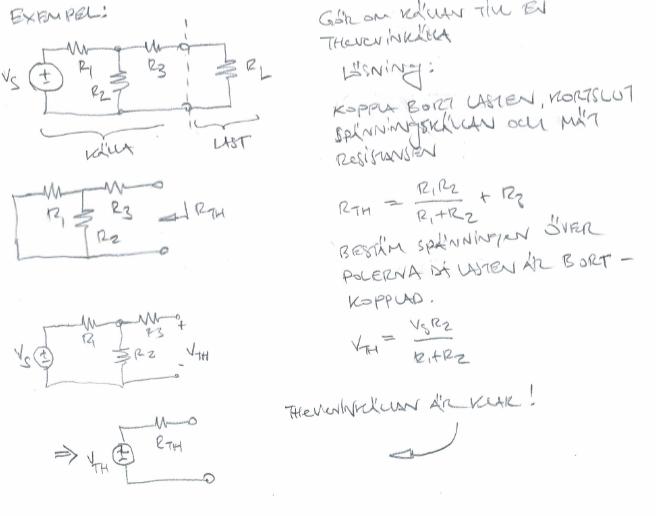

3. Hur blir VTH = VsR2/(R1 + R2)?
Tack på förhand!
Hej!
1. "Elektrisk last" eller bara "last" är en generell benämning på någon form av elektrisk krets som man ansluter till en elektrisk energikälla, och som då utvecklar effekt.
https://sv.m.wikipedia.org/wiki/Last_(elektricitet)
2. De små cirklarna symboliserar anslutningspunkter där man ansluter sin "last", i föreläsningsanteckningarna utgörs lasten av en enkel resistor.
3. Du måste fråga lite mer specifikt. Föreläsningsanteckningarna visar hur man omvandlar en krets bestående av spänningskälla och ett antal resistorer, till en krets som består av en spänningskälla (Vth) och en resistor (Rth).
Peka på vilket steg i uträkningen du inte förstår. Eller är det någonting med hela konceptet du inte förstår?
JohanF skrev:Hej!
1. "Elektrisk last" eller bara "last" är en generell benämning på någon form av elektrisk krets som man ansluter till en elektrisk energikälla, och som då utvecklar effekt.
https://sv.m.wikipedia.org/wiki/Last_(elektricitet)
2. De små cirklarna symboliserar anslutningspunkter där man ansluter sin "last", i föreläsningsanteckningarna utgörs lasten av en enkel resistor.
3. Du måste fråga lite mer specifikt. Föreläsningsanteckningarna visar hur man omvandlar en krets bestående av spänningskälla och ett antal resistorer, till en krets som består av en spänningskälla (Vth) och en resistor (Rth).
Peka på vilket steg i uträkningen du inte förstår. Eller är det någonting med hela konceptet du inte förstår?
Tack för svar! Jag det var en del i uträkningen jag inte förstod men en vän förklarade det igår så nu tror jag jag förstår:) Tycker dock uppgifterna fortfarande är svåra så jag kommer med en ny fråga och hoppas kunna få vägledning i den!:) vet inte vart det blir fel
Fråga bara på! Det där med Thevenin och Norton var lite knepigt kommer jag ihåg när jag stötte på det första gången. Inte knepigt för att uträkningarna blev svåra, utan knepigt för att ingen riktigt förklarade varför man gjorde som man gjorde, och allt blev väldigt mekaniskt.
JohanF skrev:Fråga bara på! Det där med Thevenin och Norton var lite knepigt kommer jag ihåg när jag stötte på det första gången. Inte knepigt för att uträkningarna blev svåra, utan knepigt för att ingen riktigt förklarade varför man gjorde som man gjorde, och allt blev väldigt mekaniskt.
Tack vad snällt:)! Gjorde en tråd som heter "beräkna strömmen Ri":) jo precis! jag tycker det är jättemycket som inte riktigt förklarats i denna kurs och jag tycks alltid fastna på vissa delar som gör att jag inte kan lösa resten av uppgiften rätt - svårt att veta vilka som är parallell och seriekopplade och svårt att veta hur man ska sätta ut strömmarna rätt:(
