Tillståndsgraf

Hej,

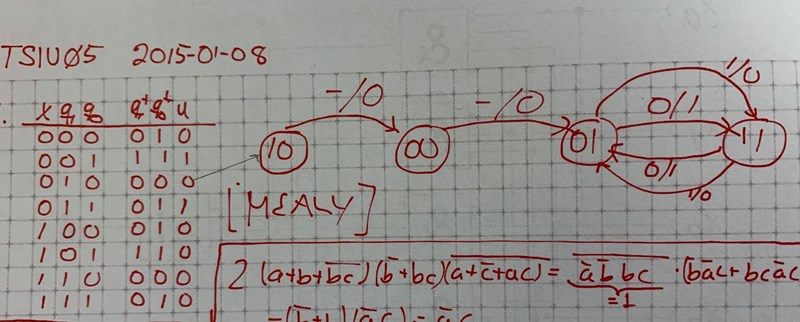

har en uppgift där jag ska rita en tillståndsgraf. Alla uträkningar är korrekta och stämmer enligt facit, men hur vet jag att grafen ska börja så som på bilden nedan?
Hur vet jag att insignalen ska anges med " - " på bågen mellan 10 och 00?

Jag har börjat högst upp från tabellen, dvs 00 går till 01 med 0 som både ut och in signal. Därefter 01 till 11 med 0 som insignal och 1 som utsignal osv.

Att man verkligen börjar i 10 är inte säkert, men man ska rita alla möjliga övergångar och då ser det ut så.

Streck för invärdet betyder att det inte spelar någon roll. Man går från t. ex. 10 till 00 både för invärde 0 och 1.
