Töjningar i stångbärverk
Hej

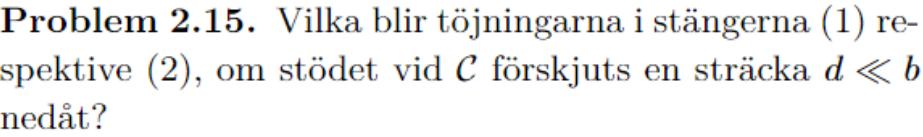

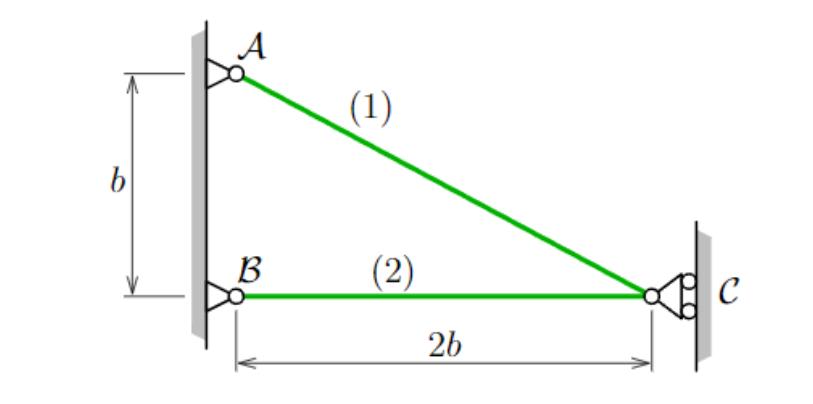

Jag har en uppgift där jag ska räkna ut töjningarna för två stänger när stödet c förskjuts nedåt en sträcka d<<b:
Jag har dock kört fast lite på deformationssambanden...

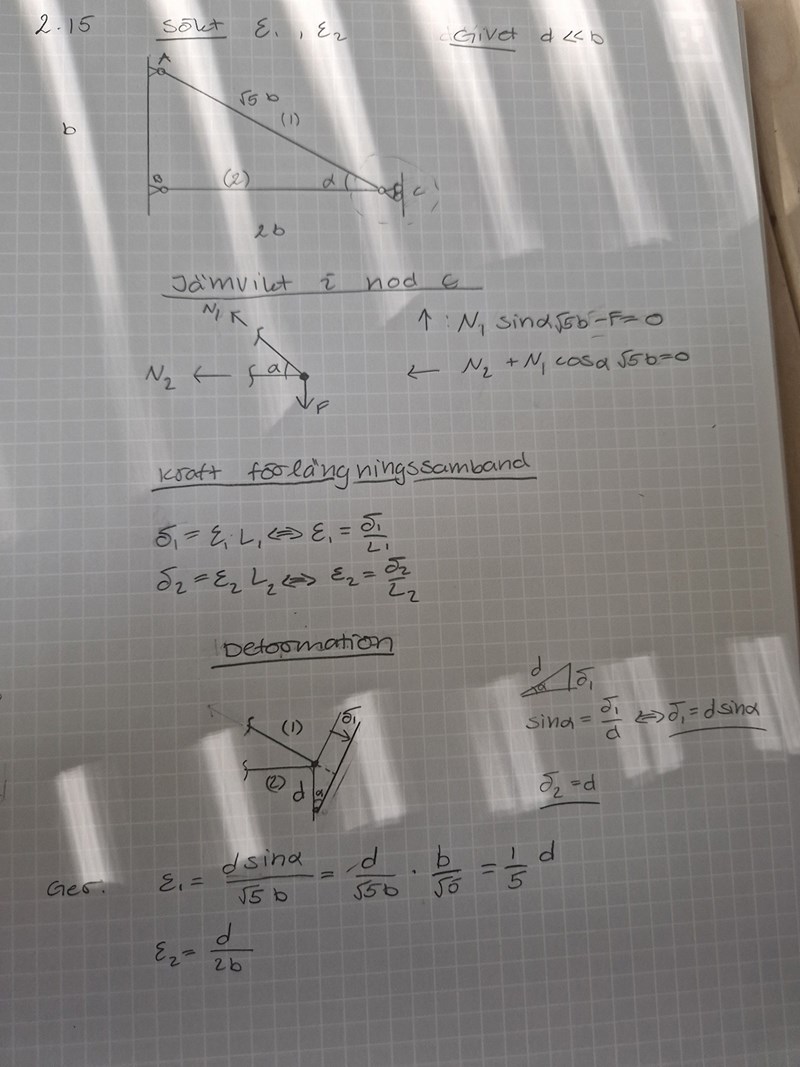

Här är min lösning:
Jag ska få
----
OBS! Är fel i min lösning, inte .
Om stång 2 skulle sitta fast i C, hur stor skulle då ändringen i dess längd vara?
Pieter Kuiper skrev:Om stång 2 skulle sitta fast i C, hur stor skulle då ändringen i dess längd vara?
Längden förändras ingenting dvs 0?
Pieter Kuiper skrev:Om stång 2 skulle sitta fast i C, hur stor skulle då ändringen i dess längd vara?
Längden förändras ingenting dvs 0?
jonte12 skrev:Pieter Kuiper skrev:Om stång 2 skulle sitta fast i C, hur stor skulle då ändringen i dess längd vara?
Längden förändras ingenting dvs 0?
Men du räknar att ändringen i dess längd är lika med d.
Och är du säker att frågan är att det är C som förflyttar sig ett avstånd d i uppgiften? Då är det bara geometri för de två stänger var för sig. Jag antog först att det var avståndet mellan A och B som ändrades, det är en svårare uppgift.
Pieter Kuiper skrev:jonte12 skrev:Pieter Kuiper skrev:Om stång 2 skulle sitta fast i C, hur stor skulle då ändringen i dess längd vara?
Längden förändras ingenting dvs 0?
Men du räknar att ändringen i dess längd är lika med d.
Och är du säker att frågan är att det är C som förflyttar sig ett avstånd d i uppgiften? Då är det bara geometri för de två stänger var för sig. Jag antog först att det var avståndet b som ändrades, det är en svårare uppgift.
Ja uppgiften beskriver:
Då är det bara att göra lite geometri på stängerna var för sig.
(Och då gör facit en approximation...)
Pieter Kuiper skrev:Då är det bara att göra lite geometri på stängerna var för sig.
(Och då gör facit en approximation...)
Okej! Tack för hjälpen!
