Tolkning av uppsättning av bjälklag, balkar och pelare.

Jag v

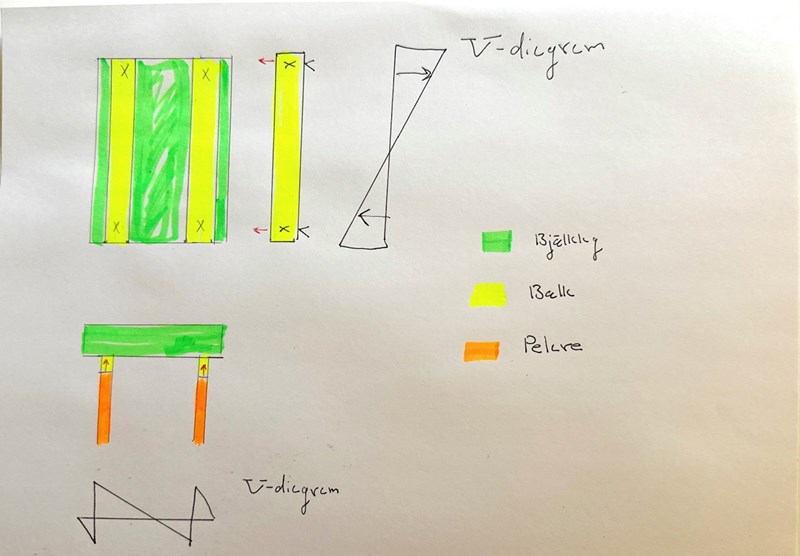

Om vi skulle byta vinkel / perspektiv från den första bilden undrar jag om detta är den korrekta tolkningen. Jag kan genom detta sätt se hur balkarna påverkar bjälklaget avs. tvärkraft och därigenom hitta influensarean för lastnedräkning osv.

Jag har lite svårt att visualisera särskilda saker såsom detta så skulle uppskatta om någon kunde förklara om jag gör rätt, tack!

panengi 20
Postad: 15 mar 23:47

Det ser rätt ut. Du skulle kunna sätta linjer från tvärsnittsdiagrammen nollpunkter för att visa influensarean. Du kan även räkna ut exakt avstånd med snittmetod och jämnviktekvationer. I detta fall är ser det symmetrisk ut och vi kan anta halva.

panengi 20
Postad: 16 mar 00:03

Du bör se det som att takkonstruktionen fördelar lasterna på de två balkarna som bärs upp av 4 pelare. De två stöden du ser vid den upplagda balken är två utav pelarna. Jag tror du har börjar få till det.
