Totala förstärkningen i en krets med två op amp

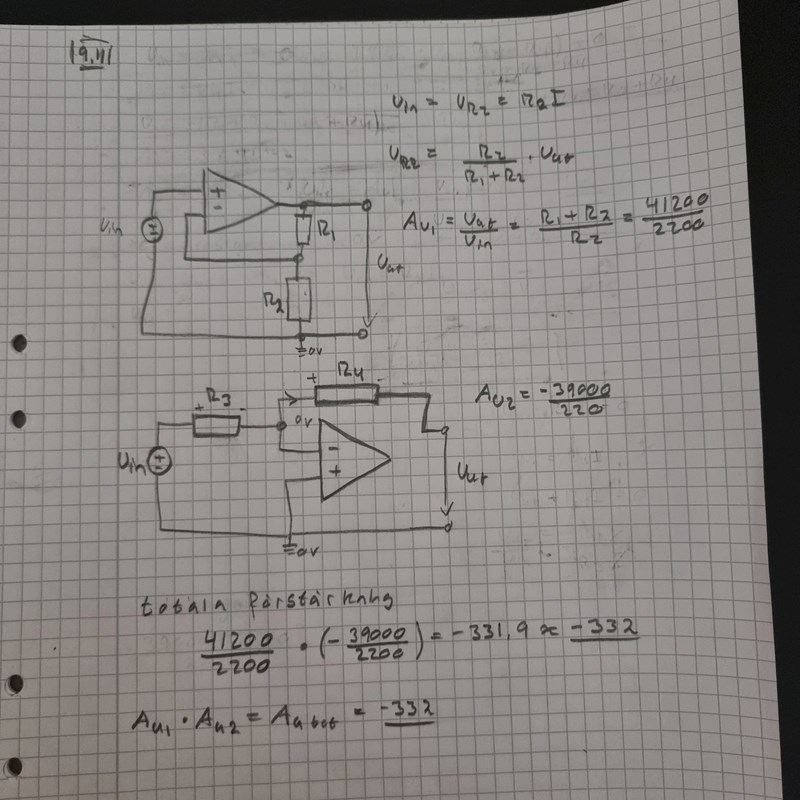

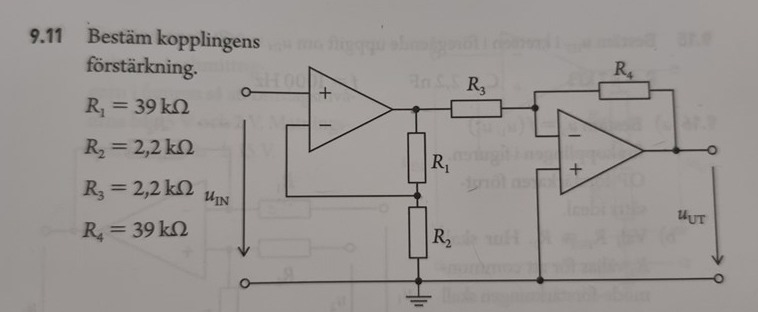

Löste 9.11 men vill bara kolla så jag tänker rätt och undrar om det finns ett bättre sätt att beräkna totala förstärkningen direkt från originala kretsen eller om man måste beräkna dem var för sig som jag gjorde?

JohanF 5879 – Moderator
Postad: 27 apr 2024 12:14 Redigerad: 27 apr 2024 12:20

Bra fråga!

Det du gjorde är möjligt att göra om de två förstärkarstegen är oberoende av varandra.

Du hade fått fel svar om du gjort uppdelningen till höger om R3 (Vilket iofs är ett dåligt exempel, för ingen skulle komma på tanken att göra så, men iallafall ett exempel på att din metod inte alltid fungerar).

Du ska istället anta att opamparna är ideala (vin- = vin+, och oändlig inimpedans), och teckna uttryck för uut som funktion av uin.

Hänger du med?

sictransit 1387 – Livehjälpare
Postad: 28 apr 2024 12:40

Jo, det verkar rimligt. Jag skulle räkna så här:

A=1+392,2Ainv=-392,2Atot=A×Ainv-332
