Rantower 2
Postad: 14 maj 21:59

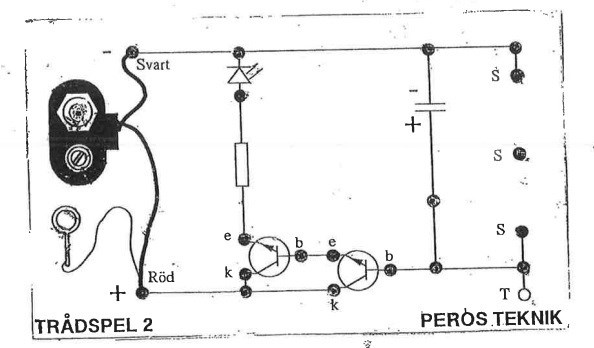

Trådspel

Hej, jag har i uppgift att förklara hur detta trådspel fungerar, har frågat pappa som är ingenjör och han ser ingen användning med den första transistorn och säger att den inte har någon funktion. Skulle någon kunna förklara?

SeriousCephalopod 2695
Postad: 14 maj 22:40 Redigerad: 14 maj 22:41

Jag tror att de är två resistorer för att de agerar som en tvåstegsförstärkare som förlänger tiden det tar innan kondensatorn laddas ur och lampan stängs av.

Rent principiellt så borde kretsen fungera med bara en transistor men då det går lite ström genom basen på transistorn närmast kondensatoen så kan den endast 'minnas' kortslutningen så länge kondensatorn har tillräckligt mycket laddning lagrad i sig.

Att ha två kopplade på detta vis gör att transistorn nedströms kan mata mer ström till lampan per enhet laddning som lämnar kondensatorn. Det kan även finnas något hänsynstagande avseende spänningarna men det beror på vad det är för typ av komponenter.

Jag är inte ingenjör men testa den idén på din pappa.

Ture 9984 – Livehjälpare
Postad: 15 maj 04:46

Det kallas darlingtonkoppling.

https://sv.wikipedia.org/wiki/Darlingtontransistor#

Rantower 2
Postad: 15 maj 18:16

Yes, så var det! Tack för hjälpen!
