Transformera signal

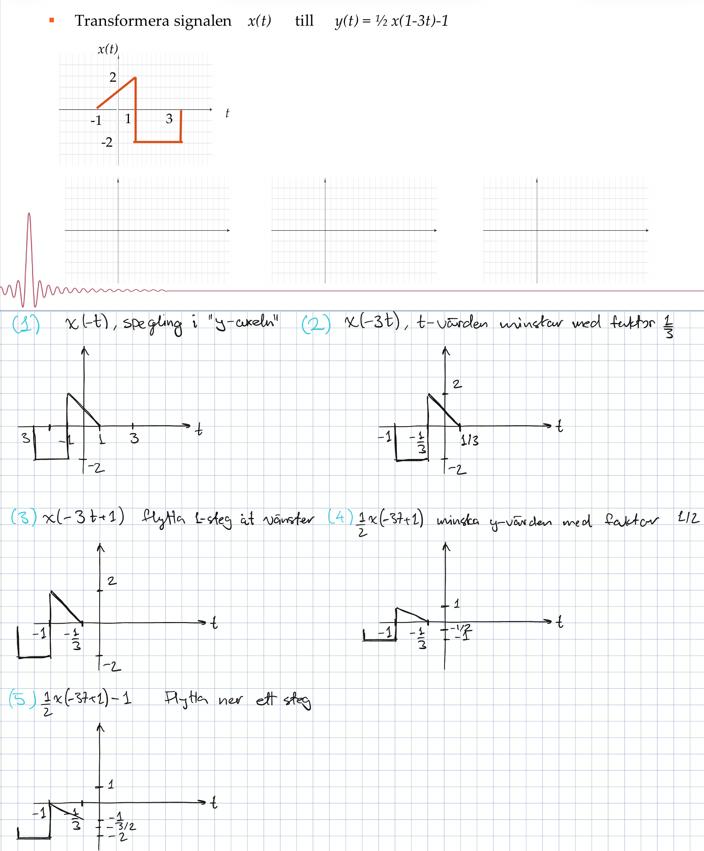

Hej jag vill transformera signalen x(t) (som syns i grafen) till yt=1/2x(1-3t)-1y\left(t \right)=1/2x(1-3t)-1. Bryter ner problemet i steg i den rutiga bilden. Mitt svar stämmer inte överens med lösningen (sista bilden). I vilket steg skiter det sig?

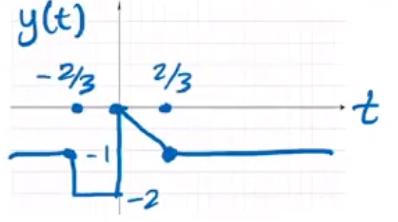

Lösning

Bubo 6870
Postad: 25 jan 20:53

Du har gjort fel från (2) till (3).

Cien 1108
Postad: 25 jan 21:13
Bubo skrev:

Du har gjort fel från (2) till (3).

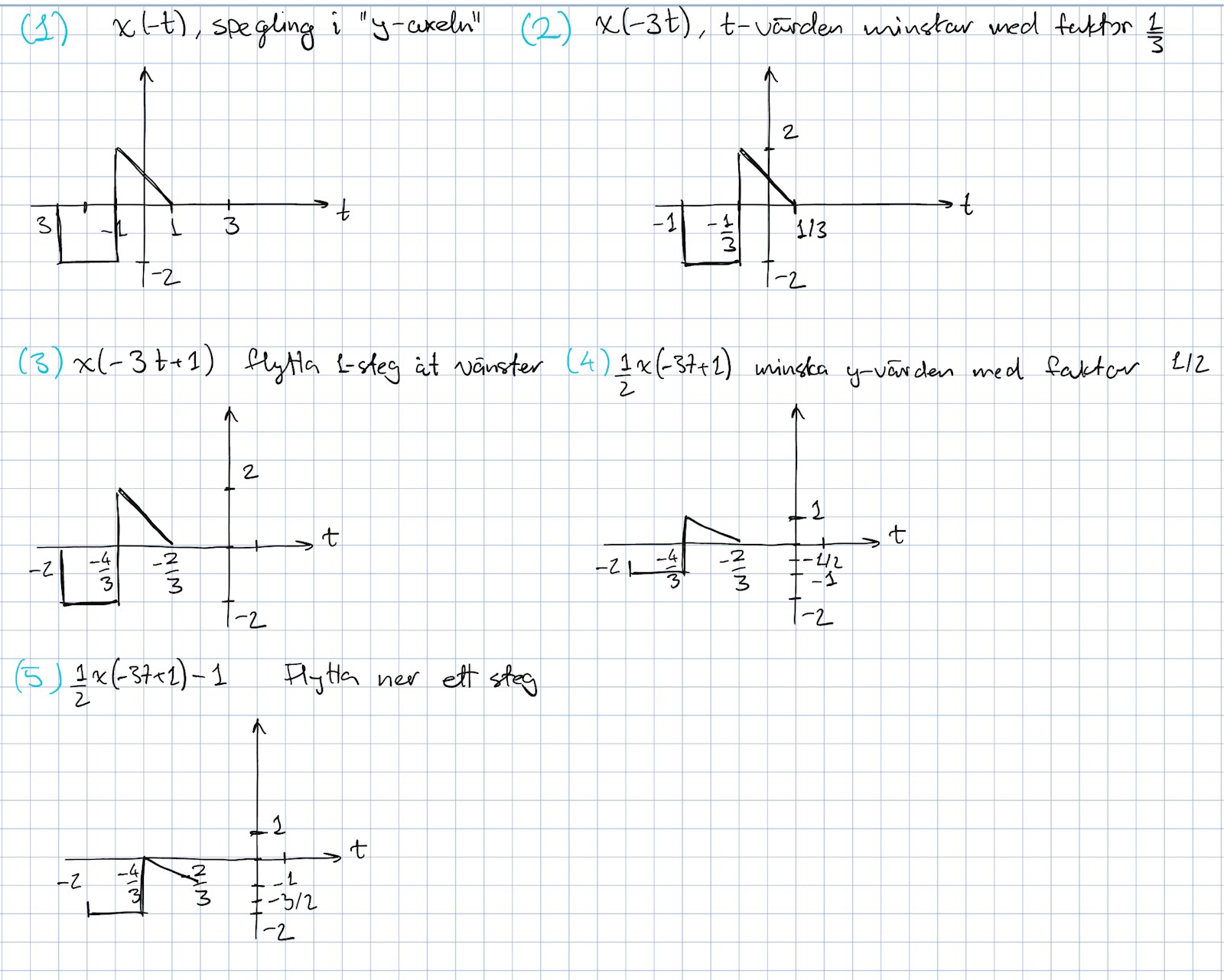

Tack för kommentaren. Har åtgärdat detta nu, är det bättre nu?

Bubo 6870
Postad: 25 jan 21:27

Javisst.

Bubo 6870
Postad: 25 jan 21:28

Det där steget är lite som att ändra en fasvinkel - man vet sällan om man vrider rätt håll...

Cien 1108
Postad: 25 jan 21:36
Bubo skrev:

Det där steget är lite som att ändra en fasvinkel - man vet sällan om man vrider rätt håll...

Gäller att hålla tungan rätt i mun :)
Verkar inte stämma med lärarens lösning (sista bilden i #1)

PATENTERAMERA 5275
Postad: 25 jan 22:04

-3t + 1 = -3(t - 1/3). Dvs 1/3 steg åt höger i stället för ett steg åt vänster mellan (2) och (3).

Bubo 6870
Postad: 25 jan 22:15

Tack - där gjorde jag bort mig totalt.

Cien 1108
Postad: 25 jan 22:16
PATENTERAMERA skrev:

-3t + 1 = -3(t - 1/3). Dvs 1/3 steg åt höger i stället för ett steg åt vänster mellan (2) och (3).

Ok, ska man helt enkelt tänka att man vill ha t positivt(inom parentesen)?

Bubo 6870
Postad: 25 jan 22:49

Ett sätt att tänka är att du inte kan förskjuta kurvan ett steg åt sidan, för t ska ju multipliceras med tre.

Man får förskjuta kurvan ett tredjedels steg, så blir "slutresultatet" en förskjutning tre tredjedels steg.
