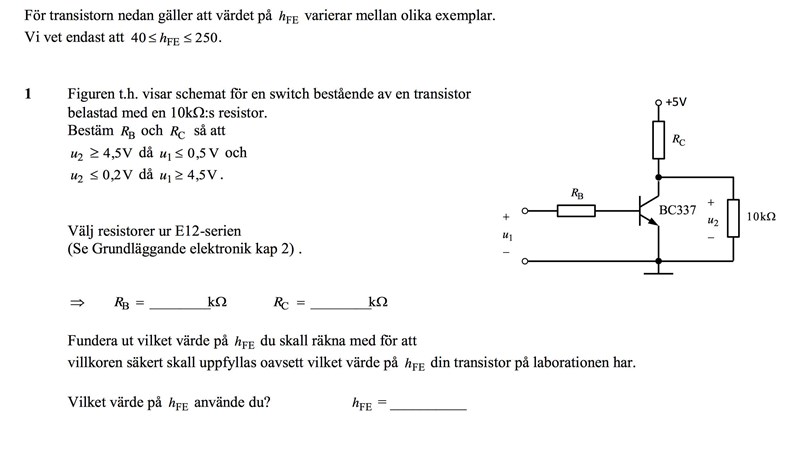

Hej, har inga ideér om hur jag skall gå tillväga för att ens börja med lösningen till detta problem. Någon som är duktig på detta och kan hjälpa till?

Jag är inte duktig, men jag kan åtminstone börja lite:

Strömmen genom $R_{B}$ borde bli $I_{B} = (u_{1} - 0.6) / R_{B}$ -- jag är lite osäker, men jag tror 0.6 eller möjligen 0.65 volt spänningsfall i framriktningen är det man får. Sen är strömmen genom kollektorn $h_{f e}$ gånger $I_{B}$ , så $I_{C} = h_{f e} I_{B}$ , och den strömmen är vad som blir över efter att strömmen delas ut mellan 10k resistorn och transistorn, så om vi i kollektorn har någon spänning $U_{2}$ så kan den skrivas som spänningsfallet över resistorn och vi får (med E=5V) $E - (h_{f e} I_{B} + \frac{U_{2}}{10 k}) R_{C} = U_{2}$ och så med $I_{B}$ instoppat är $U_{C} = (\frac{1}{1 - \frac{R_{C}}{10 k}}) (E - h_{f e} (U_{1} - 0.6) (\frac{R_{C}}{R_{B}}))$

Det är nu jag måste gissa lite -- om $u_{1}$ är mindre än 0,5 så är not transistorn helt avstängd, så spänningsdelning över Rc och 10k bör då ge 4.5, dvs gissningsvis är Rc 1k. Resten borde gå att reda ut från det. Jag antar att man kan testa stora och små $h_{f e}$ och kolla vilka vilket värde som kräver störst marginal i valet av $R_{B}$

Det här kan mycket väl vara helt uppåt väggarna, men i bästa fall kan du se felen i det och komma vidare.

Vi börjar med $R_{C} = 1 k Ω$ för att när transistorn är strypt får vi

$5 * \frac{10}{1 + 10} \approx 4.5 V$
När transistorn drar har vi ca $I_{C} \approx 5 m A$
och även vid lågt $h_{F E} = 40$ ska vi garanterat öppna transistorn
med en ström på $\frac{5}{40} = 0.125 m A$
$R_{B} = \frac{4.5 - 0.7}{0.125} \approx 30 k Ω$

Nu finns den inte i E12 .... det står $\geq 4.5 V$ ....fundera över $33 k Ω$ eller $27 k Ω$ ...
