Transistorer, komplettsignalschema

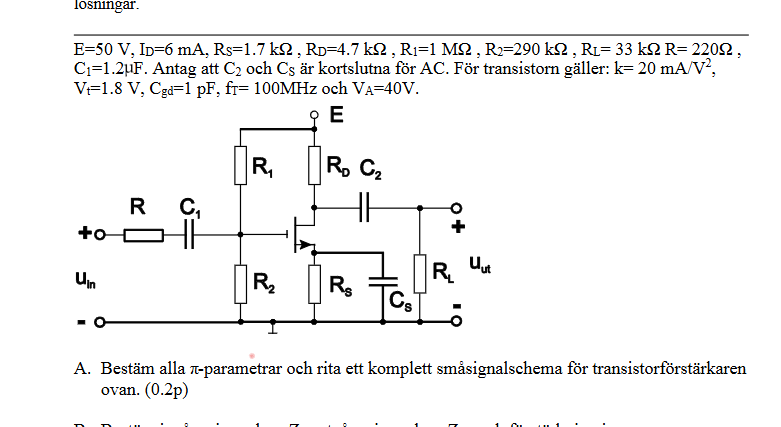

Jag förstår inte hur jag ska rita småsignalschemat, vad innebär "komplett"? Ska jag rita för både höga och låga frekvenser? Jag vet inte hur jag ska börja rita schemat. Jag har hittat pi-parametrarna gm, Cgs och ro.

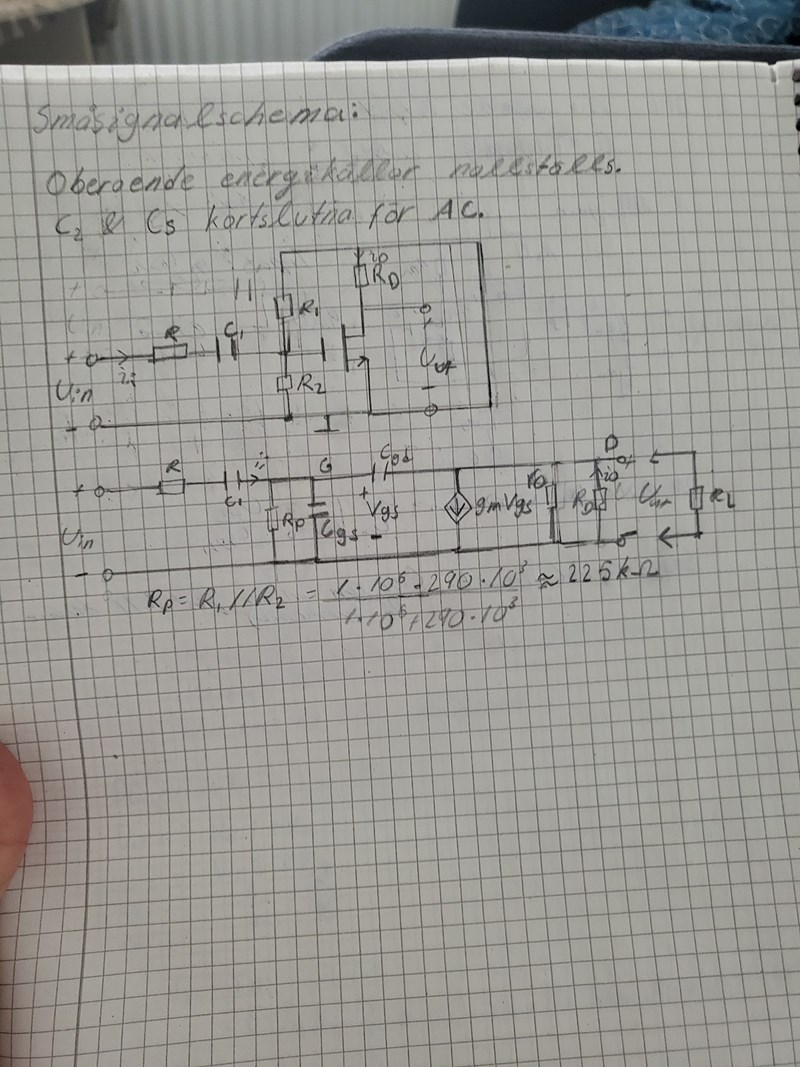

Jag har antagit att det är bara för höga frekvenser för att de vill att jag ska ta med Cgs och Cgd. Jag har nu ritat det här schemat, ser det rätt ut? Måste jag lägga också att ro är parallell med Rd som jag gjorde för R1 och R2?
MOSFET småsignalparametrar beskrivs i följande Wikipedia-länk:
Jag tycker det ser ut som du har fått till en bra småsignalmodell av kopplingen.
Även om det inte står i uppgiften tycker jag man kan fundera på om inte C1 också kan ses som en kortslutning.
Tack båda för hjälpen!
