Transkonduktans och gate till source spänning för transistor

Cien skrev:

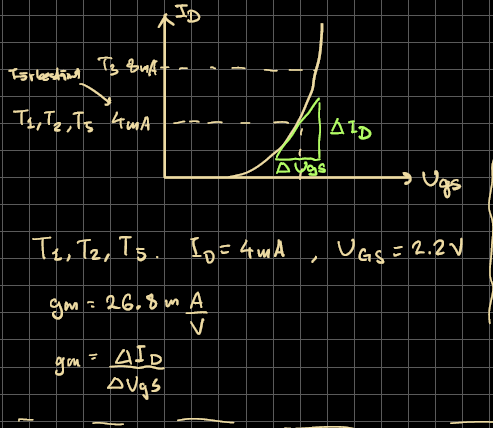

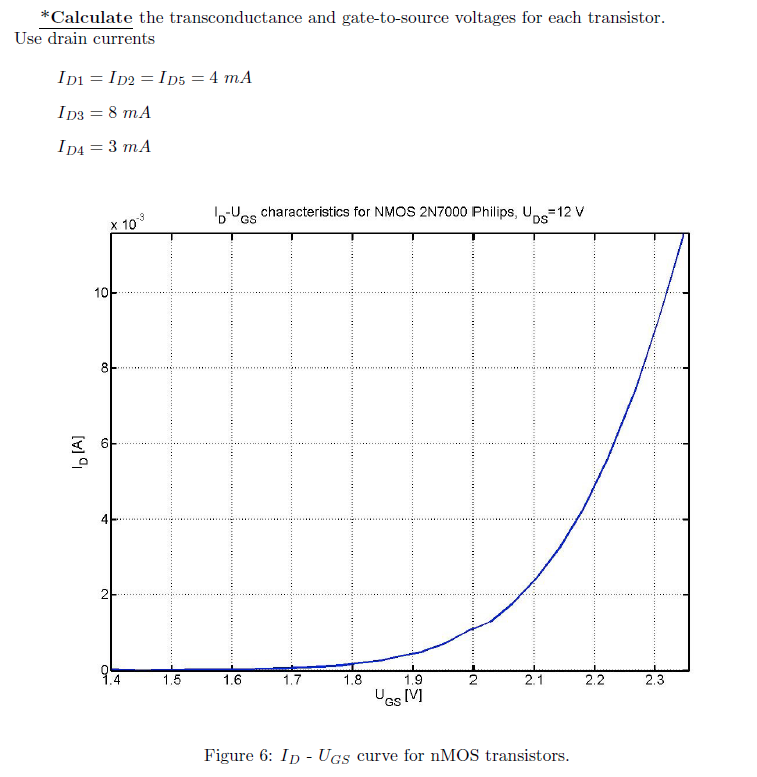

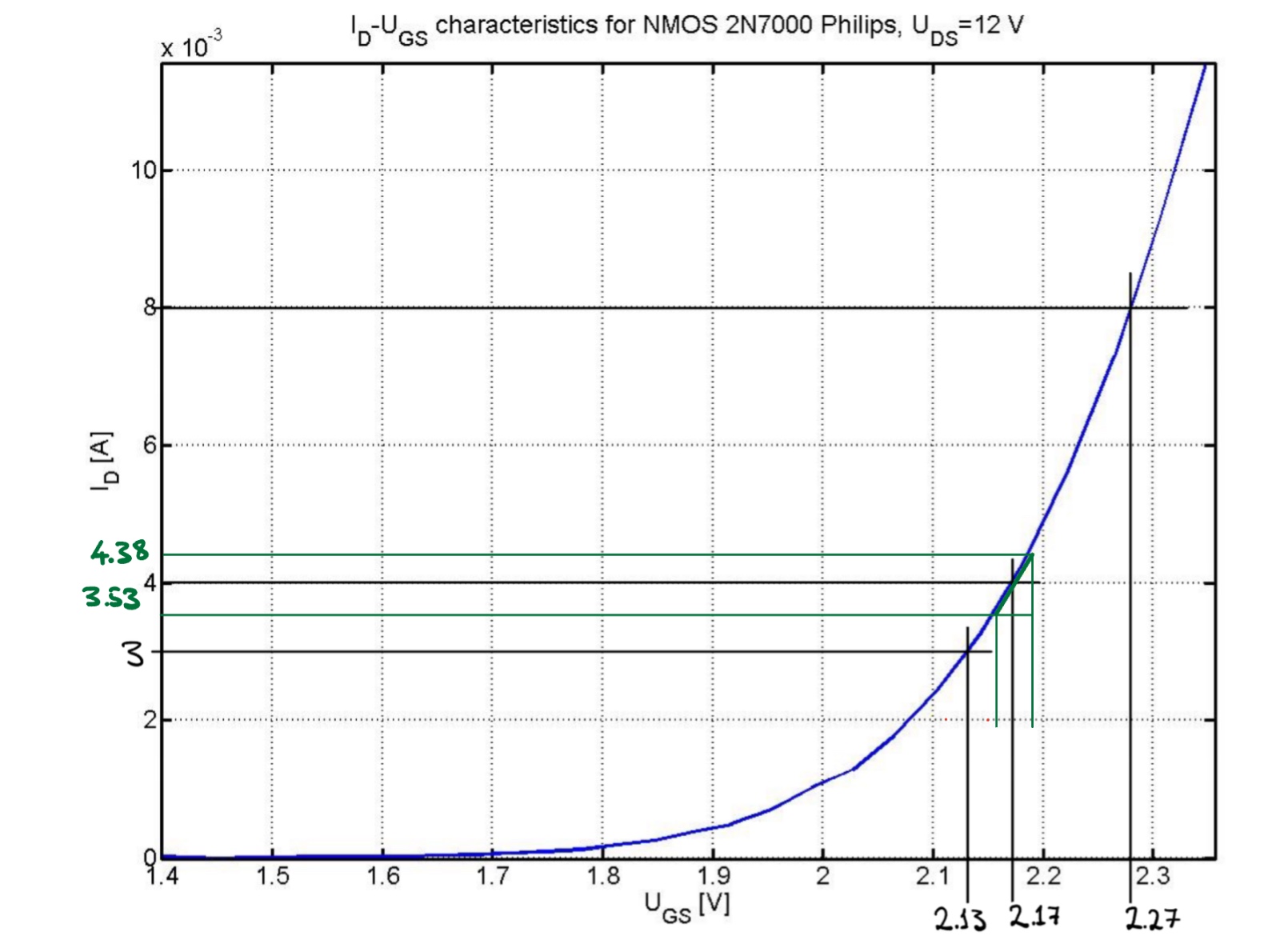

Till uppgiften nedan så har jag förstått att för att ta fram transkonduktansen g_m för I_D1=I_D2=I_D5=4mA så approximerar man tangentens lutning i I_D-U_GS grafen (bild 3) vid just denna punkt. Så i bild 2 får jag $g_m \approx \dfrac{4.38-3.53}{2.19-2.12}=13.7 mA/V$. Jag får det dock inte att stämma med föreläsningsanteckningar (bild 1), där värdet är ca dubbelt så stort, gör jag något fel?

Rita längre tangent. Jag får ungefär $g_{\rm m} = \dfrac{7,\!8 \ {\rm mA}}{2,\!30 - 2,\!04 \ {\rm V}}= \dfrac{7,\!8}{0,\!26} \approx 30 \ {\rm mA/V}$.

Cien skrev:

Sen vill det att man ska beräkna U_GS, hur gör man detta? eller är det bara att ta fram värdet från grafen? återigen i föreläsningsant (bild 1) så står det U_GS=2.2 vilket inte kan vara det avlästa värdet från grafen.

Vill du ha det som U_GS = 2,17 volt?

När strömmen är given som 4 mA med bara en signifikant siffra kan det inte bli så noga.  Man ser att med I_D = 4,5 mA skulle spänningen variera upp till 2,2 volt.

Pieter Kuiper skrev:

Cien skrev:

Sen vill det att man ska beräkna U_GS, hur gör man detta? eller är det bara att ta fram värdet från grafen? återigen i föreläsningsant (bild 1) så står det U_GS=2.2 vilket inte kan vara det avlästa värdet från grafen.

Vill du ha det som U_GS = 2,17 volt?

Vet inte riktigt. Det står beräkna gate-to-source spänning, och i anteckningarna som syns i bild 1 så är U_GS=2.2 V, men det står inte hur man kommer fram till det.

Cien skrev:

Pieter Kuiper skrev:

Visa föregående citat

Cien skrev:

Sen vill det att man ska beräkna U_GS, hur gör man detta? eller är det bara att ta fram värdet från grafen? återigen i föreläsningsant (bild 1) så står det U_GS=2.2 vilket inte kan vara det avlästa värdet från grafen.

Vill du ha det som U_GS = 2,17 volt?

Vet inte riktigt. Det står beräkna gate-to-source spänning, och i anteckningarna som syns i bild 1 så är U_GS=2.2 V, men det står inte hur man kommer fram till det.

Det avläser man från karakteristiken.

Varför påstod du detta?: "U_GS=2.2 vilket inte kan vara det avlästa värdet från grafen."

Pieter Kuiper skrev:

Cien skrev:

Visa föregående citat

Pieter Kuiper skrev:

Cien skrev:

Sen vill det att man ska beräkna U_GS, hur gör man detta? eller är det bara att ta fram värdet från grafen? återigen i föreläsningsant (bild 1) så står det U_GS=2.2 vilket inte kan vara det avlästa värdet från grafen.

Vill du ha det som U_GS = 2,17 volt?

Vet inte riktigt. Det står beräkna gate-to-source spänning, och i anteckningarna som syns i bild 1 så är U_GS=2.2 V, men det står inte hur man kommer fram till det.

Det avläser man från karakteristiken.

Varför påstod du detta?: "U_GS=2.2 vilket inte kan vara det avlästa värdet från grafen."

För jag trodde det var värdet på U_GS där I_D=4 mA skär kurvan, och det sker vid ca U_GS=2.17 och definitivt inte vid U_GS=2.2

Om man avrundar 2.17 till en decimal så får man 2.2, eller?

ThomasN skrev:

Om man avrundar 2.17 till en decimal så får man 2.2, eller?

Ja det tycker jag. Visste inte att man skulle avrunda.
