trefas, D-koppling ström genom lasterna

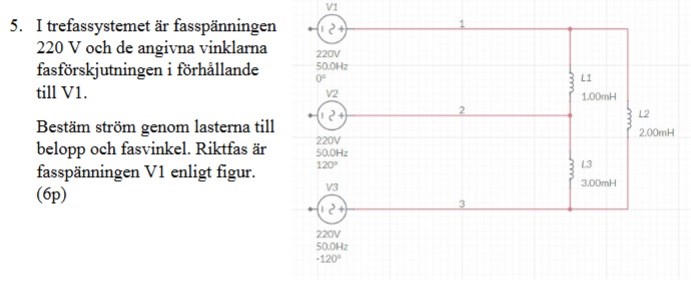

Har försökt att förstå hur man ska göra men fattar ingenting, bifogar fråga och lösningsförslag.

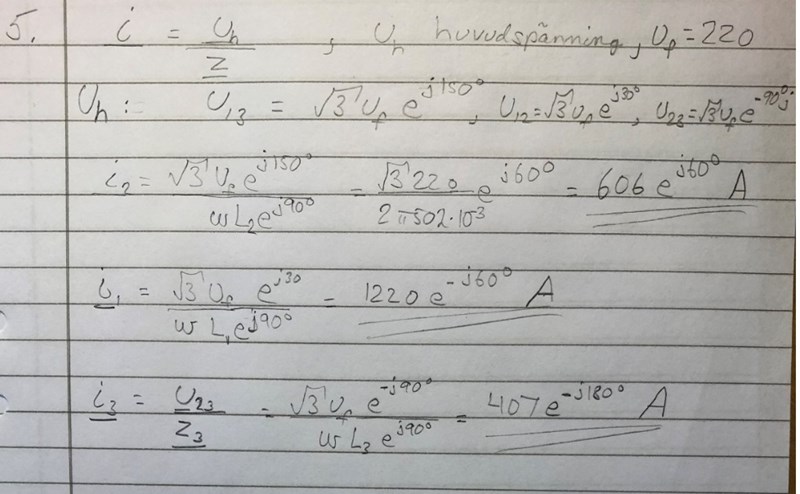

Vad jag förstått så är Uh=Uf vid D-koppling? Förstår heller inte var vinklarna i lösningsförslaget kommer ifrån.
Dumburken skrev:Vad jag förstått så är Uh=Uf vid D-koppling? Förstår heller inte var vinklarna i lösningsförslaget kommer ifrån.
Det transformerar nog först från en ∆-koppling till en Y-koppling.
https://sv.wikipedia.org/wiki/Trefassystem#Transformationerna_Y_till_∆_och_∆_till_Y
Men det står inget om att det ska transformeras i uppgiften?
Dumburken skrev:Men det står inget om att det ska transformeras i uppgiften?
Jag är inte så bevandrad i trefas, det var länge sedan. Jag gjorde en gissning, men nu har jag kollat och så här ska det vara med vinklarna. Diagrammet ser ut lite som ∆ till Y, men egentligen är det bara geometrin av subtraktion av fasorer:
https://commons.wikimedia.org/wiki/File:Faasi-_ja_liinipingete_vektordiagramm.png
