Archie 40
Postad: 21 maj 20:01

Tvåpoler

Hej!

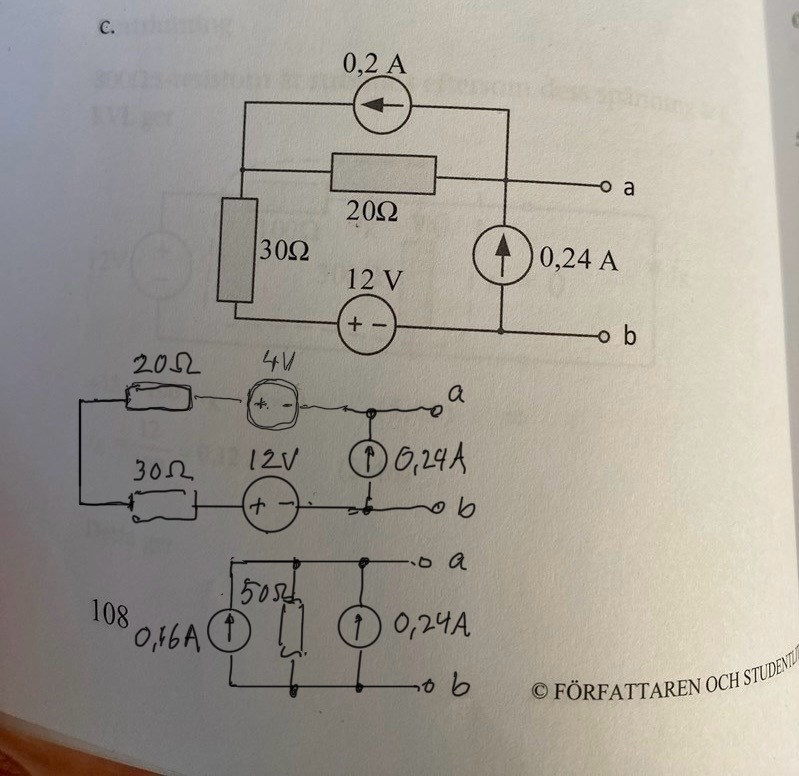

Jag har kört fast på fråga c. Jag förstår inte hur jag ska förenkla kretsen så att jag kan beräkna den ekvivalenta spänningstvåpolen. Bilden jag skickar innehåller såldes vara en massa desperata försök där jag försökt hitta samband mellan resistorer och spännings/strömkällor så att kretsen kan förenklas. Jag funderade även på om man kan göra maskanalys i den nedre slingan så att spänningkällan och strömkällan kan ersättas med EN strömkälla och därav sker en förenkling. Men uppriktigt sagt tycker jag att kretsen är en mycket svår nöt att knäcka. Försökte även kortsluta mellan a och b för att försöka bli kvitt den besvärliga strömkällan på 0.24A men det fallerade även det.

Hur bör jag göra?

Med vänlig hälsning,

Archie

Jan Ragnar 1762
Postad: 22 maj 08:07

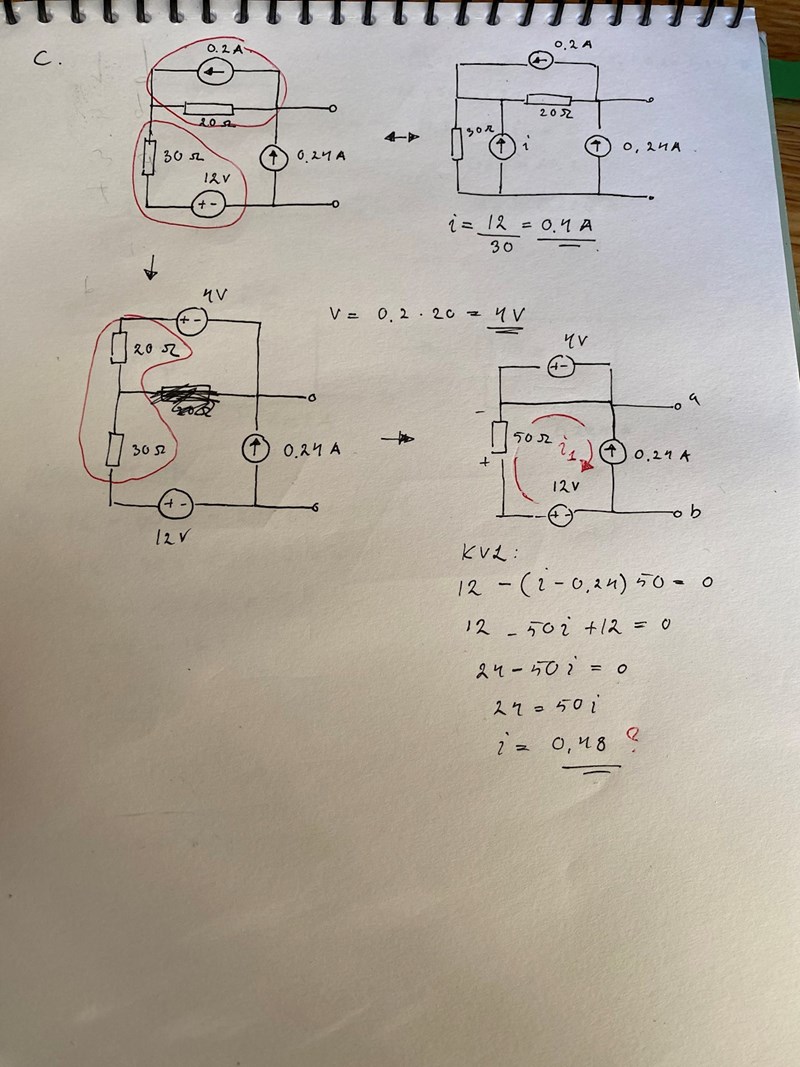

Jag har försökt förenkla i två (eller kanske tre) steg, men det behövs lite till.

Archie 40
Postad: 22 maj 09:16

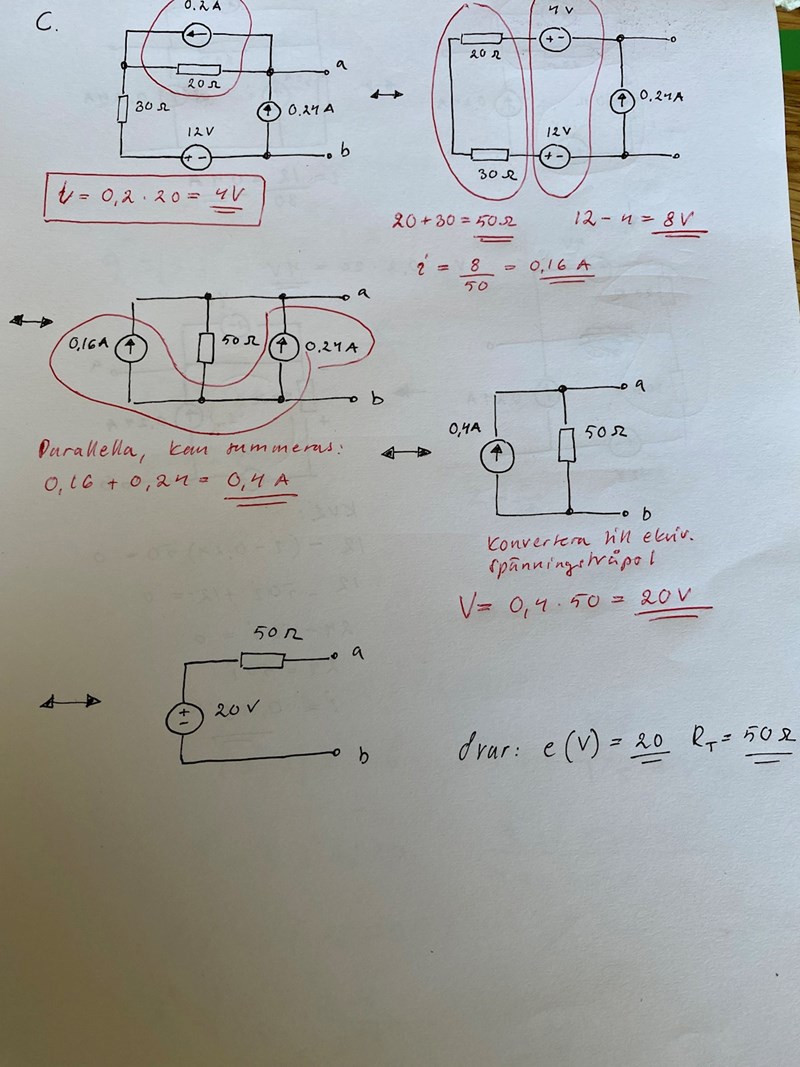

Jan Ragnar skrev:

Jag har försökt förenkla i två (eller kanske tre) steg, men det behövs lite till.

Återigen, varmt tack för hjälpen!
