Postad: 17 dec 2024 09:00

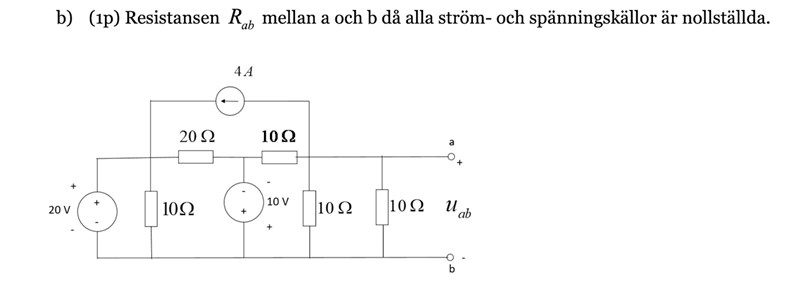

Tvåpols resistans

Hej! Jag undrade varför man bara räknar med de parallella resistorerna (3 st 10 ohm) för att få fram resistansen mellan a och b? Varför räknar man inte med 20 och 10 över?

D4NIEL 3054
Postad: 17 dec 2024 10:35

När man nollställer källan 10V kortsluter den vägen mellan 10 Ohm och b. Ingen del av strömmen vill då gå "omvägen" över 20 Ohm för  att komma ned till b.

itter Online 441
Postad: 17 dec 2024 10:43

Jaha så 10 ohm innan 20 ohm är den man räknar med de två parallella?

D4NIEL 3054
Postad: 17 dec 2024 11:00 Redigerad: 17 dec 2024 11:10

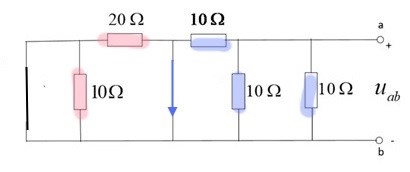

Ja, så här, strömmen går bara genom de ljusblå motstånden, den tar inte några "omvägar" över motstånd om den inte måste. Om man parallellkopplar ett motstånd med en kortslutning kommer all ström gå genom kortslutningen istället för motståndet.
