Tvärkraftkapacitet och högsta last

Jag har räknat ut VRD,s (tvärkraftskapacitet) och fått det som korrekt.

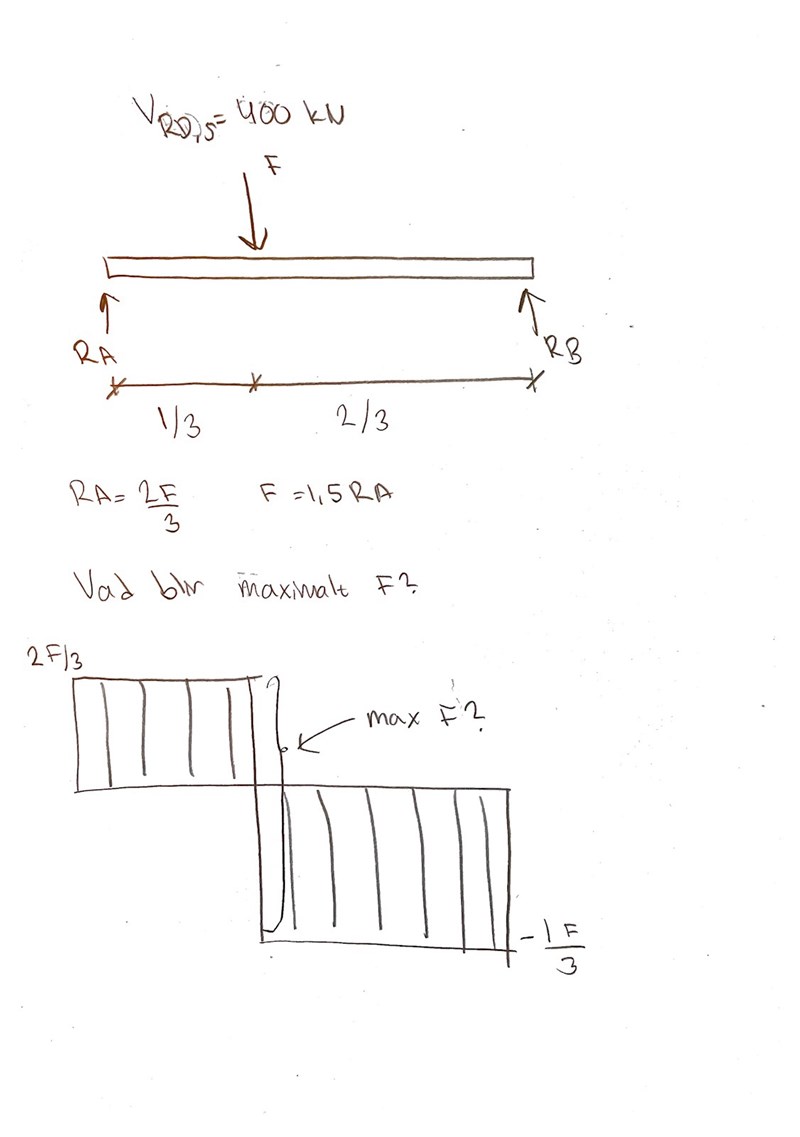

Med detta skall jag räkna ut högsta last på F. Har jag tänkt rätt kring tvärkraftdiagramet?

Hej. Du har ritat tvärkraftsdiagrammet korrekt och det visar ju att tvärkraften till vänster om lasten är konstant och lika med 2/3F. Till höger om lasten är den också konstant och motriktad med storleken 1/3F. Största tvärkraft är då? Lasten fördelar sig åt vä och hö.

(En konsolbalk har konstant tvärkraft mellan inspänningen och lastangreppspunkten och är lika stor som lasten.)
