Ralfs 284
Postad: 9 feb 14:31

Uppgift gällande stålkonstruktioner - Nedlasträkning

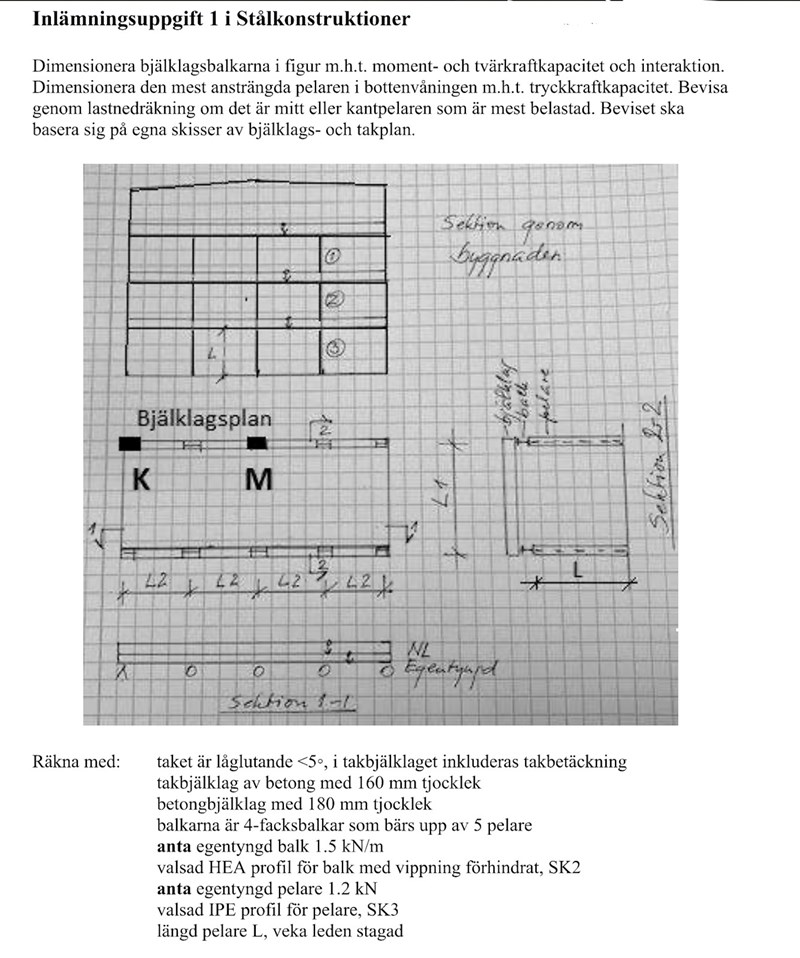

Uppgiften lyder:

Jag är mycket osäker på vart jag ska börja och vad figurerna betyder.

1) gällande den första figuren, förstår jag att det är ett tvärsnitt av en byggnad. Konstruktionen har två mellanbjälklag och ett takbjälklag, alla dessa är av betong. Jag antar att det är 5 stycken stål balkar.

2) Bjälklagsplan: Denna figuren är ovansnitt av konstruktionen tror jag, jag vet dock inte vad och ska referera till. Inte heller och 2.

3) Sektion 2-2 ter sig vara en annan vinkel av bottentvärsnittet.

4) Sektion 1-1: Jag förstår inte om detta ska vara balk eller bjälklag, vad i de andra figurerna är stöden?



Skulle verkligen uppskatta lite vägledning i början från någon som haft liknande problem innan.

Tack!

Peter 925
Postad: 9 feb 19:31

1: korrekt.  Du behöver inte anta att det är 5 pelare. Det syns tydligast i sektion 1-1, kommer till det.

2: korrekt. Jag vet inte heller vad K och M är men det kanske inte är viktigt. 1 och 2 däremot är lite viktiga. De definierar sektion 1-1 och 2-2. Tänk så här: leta upp de 2 1:orna och tänk dig att du ser konstruktionen när du står där pilarna pekar, typ. I dethär fallet står du med fötterna mot papperet och tittar uppåt mot bjälklagsplanen och 1:orna. I sektion 2-2 tittat du alltså år vänster mot bjälklagsplanen med fötterna mot papperet. Då kanske man förstår att sektion 1-1 visar balken och de 5 pelarna.
