Aya_Alkhayat 5
Postad: 21 nov 13:28

Upplagskraft

Hejsan!

Jag undrade över vad är upplagskraft  samt när är den som störst?

Tacksam för hjälp!

Ebola 2778
Postad: 21 nov 14:55

Upplag är ett gammaldags ord men om du googlar har du ett dokument från bygg på LTH lätt tillgängligt vilket förklarar:

"Det finns väsentligen tre typer av krafter som används i mekanikkursen; yttre (pålagda) krafter, tyngdkraft och kontaktkraft. En kontaktkraft är en upplagskraft (reaktionskraft) som representerar ett visst idealiserat upplagsförhållande."

Hämtat från:

https://www.byggmek.lth.se/fileadmin/byggnadsmekanik/education/courses/compulsory/VSM010/Frilaeggning_2D_PE.pdf

Alltså kan du ersätta upplagskraft med reaktionskraft eller kontaktkraft. Att däremot svara på "när den är som störst" är omöjligt utan ett mer specifikt exempel.

Aya_Alkhayat 5
Postad: 21 nov 15:15 Redigerad: 21 nov 15:15

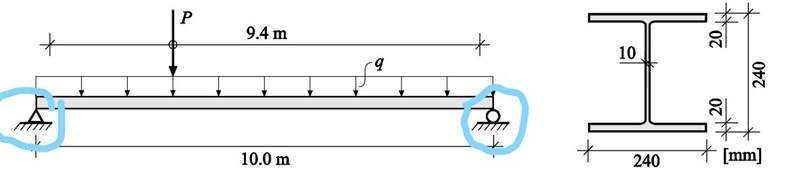

Traversbalken antas vara fritt upplagd med en spännvidd på 10.0 m. Traverslasten betraktas här som en punktlast och antas kunna angripa var som helst längs balkarna utom på en kort sträcka av 0.3 m närmast upplagen.Frågan lyder så här:

Bestäm farligaste placering av punktlasten avseende upplagskraft. Bestäm för denna placering den största upplagskraften, orsakat av både egentyngd och traverslast.



Så om jag har förstått det rätt ska jag bestämma var jag ska placera punktlasten så att upplagskrafterna inte tål att stå emot kraften av punktlasten. Därefter ska jag bestämma kraften som upplagskraften utsätts för på grund av punktbelastningen. Samt att uppslagskrafterna är de jag har markerat. Har jag förstått uppgiften  rätt?

Ebola 2778
Postad: 21 nov 15:21
Aya_Alkhayat skrev:

Så om jag har förstått det rätt ska jag bestämma var jag ska placera punktlasten så att upplagskrafterna inte tål att stå emot kraften av punktlasten. Därefter ska jag bestämma kraften som upplagskraften utsätts för på grund av punktbelastningen. Samt att uppslagskrafterna är de jag har markerat. Har jag förstått uppgiften  rätt?

Ja, exakt. "Placering av punktlasten avseende upplagskraft" är alltså avseende reaktionskrafterna från upplagen på sidorna (stöden).

Aya_Alkhayat 5
Postad: 21 nov 15:29

Ok, men hur ska man tänka när man ska placera punktlasten så att man utsätter upplagskraften för störst kraft?

Ebola 2778
Postad: 21 nov 15:54

Beräkna kraftjämvikt i vertikal led och momentjämvikt kring någon av upplagen för att bestämma upplagskrafterna med avseende på punktlasten.

Detta gör du genom att ansätta hävarmen för punktlasten som en variabel vilken varierar från 0 till 9.4 meter. Du ska sedan ta reda på den position för punktlasten vilket leder till störst upplagskraft.

Aya_Alkhayat 5
Postad: 21 nov 16:39

Tydligt, tack för hjälpen och förklaringen.
