Utmattning Haigh diagram

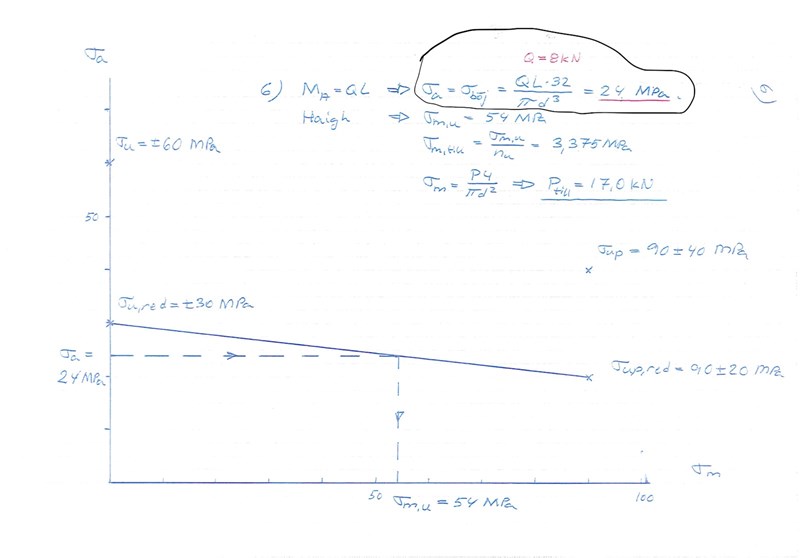

Med lösningsförslaget:
Inringat i bild: Varför sätter man att amplitudspänningen σa är den konstanta spänningen 24 MPa? Borde det inte vara mittspänningen σm istället? Jag tänker eftersom man alltid ska sätta den tidsberoende delen till amplitud och den konstanta till mittspänning?
Min enda tanke är att det är för att den är roterande som böjspänningen σböj varierar om Q alltid fortsätter trycka på ovanifrån. Är det därför det blir en amplitud?
Din tanke är rätt.

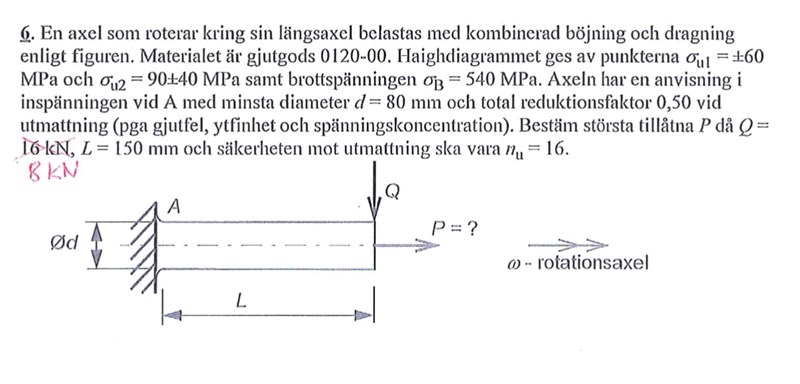

"En axel som roterar kring sin längsaxel med kombinerad böjning och dragning enligt figuren."
Alltså, som på många andra av dina uppgifter så är lasten fix I rummet men axeln roterar vilket gör den till en varierande last.
Mittspänningen kommer från draglasten eftersom den är konstant.
SaintVenant skrev:Din tanke är rätt.
"En axel som roterar kring sin längsaxel med kombinerad böjning och dragning enligt figuren."
Alltså, som på många andra av dina uppgifter så är lasten fix I rummet men axeln roterar vilket gör den till en varierande last.
Mittspänningen kommer från draglasten eftersom den är konstant.
Yes tack!!
