V - metern

Hur långt har du kommit?

Att polspänningen är 10 V.

Vad borde jag göra sedan?

Rita om det högra schemet med voltmeterns resistans synlig.

Sen kan beräkna strömmen  i kretsen och du har kommit en bra bit på väg

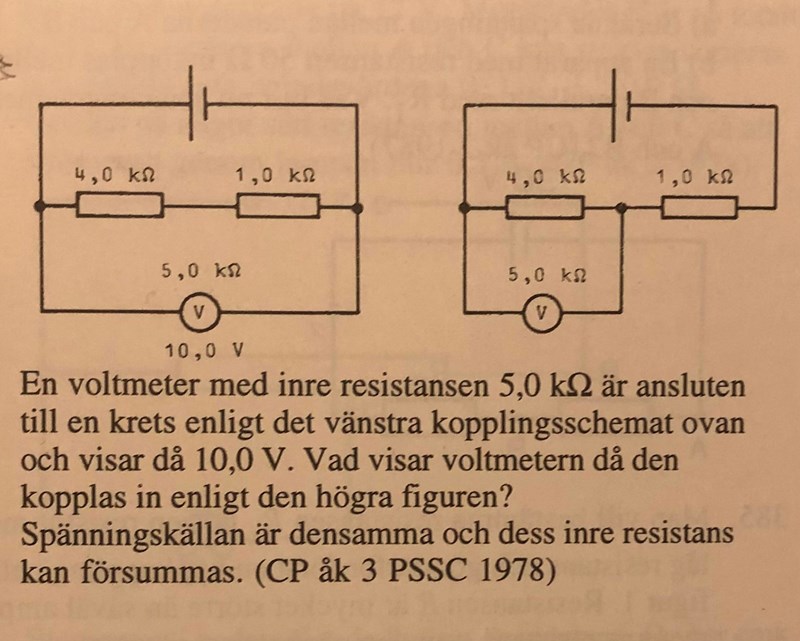

Uppgift från 1978.

Det är förstås helt förlegat med mätinstrument för spänning med så låga motstånd.

En ideal voltmeter har oändlig impedans, den mäter spänning utan att släppa igenom någon ström.
En ideal amperemeter har noll impedans, den mäter ström utan att påverka den.

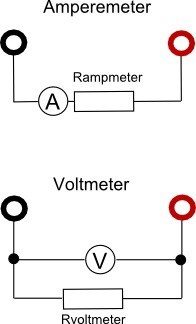

Verklighetens instrument ser ut som så här:

Ringen med V eller A är ideala instrument.
