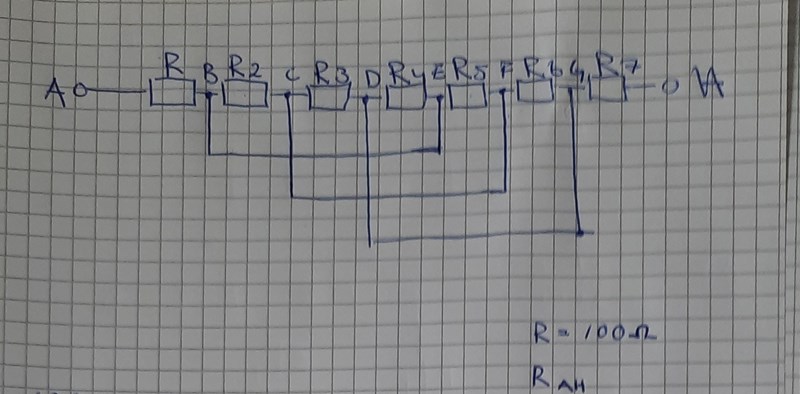

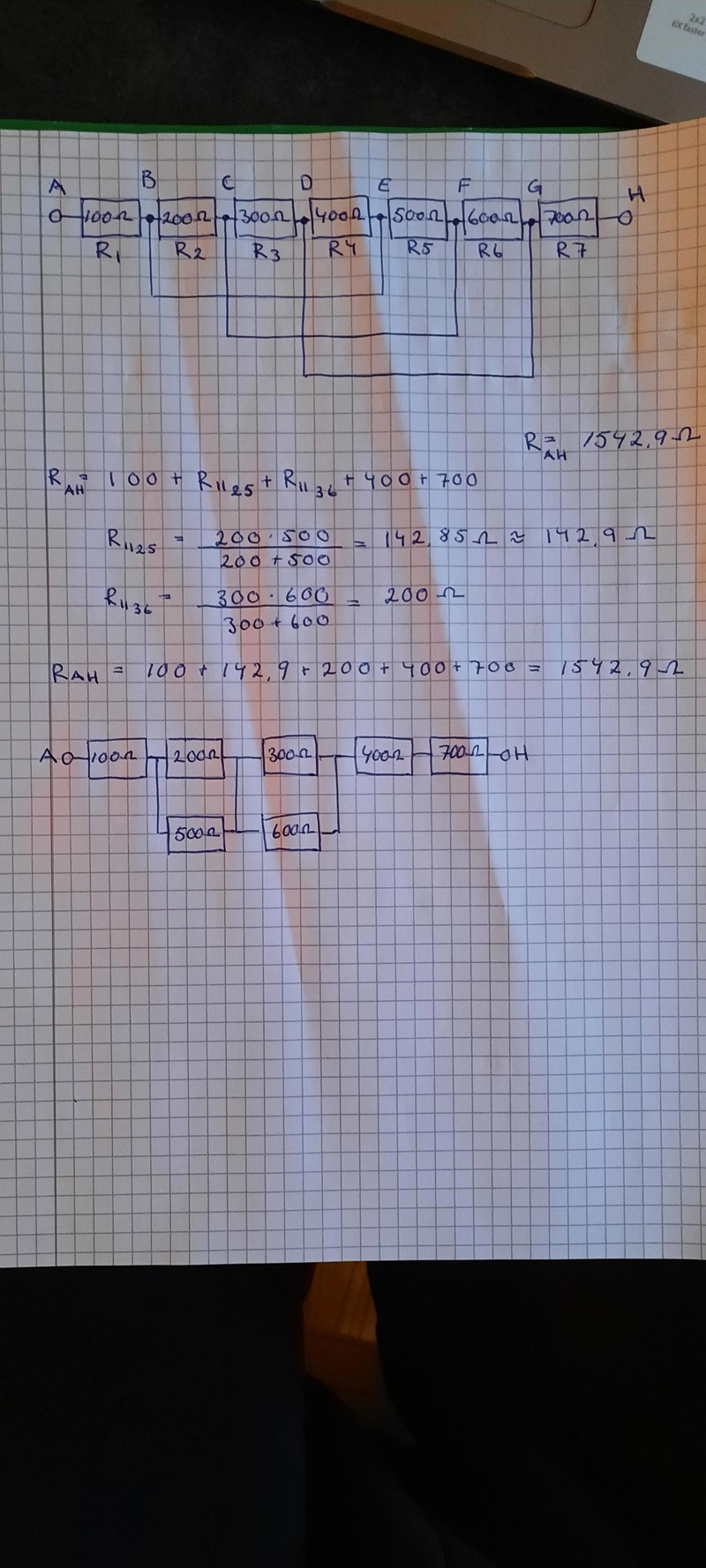

Vad är resistansen från A till H

R=100 ohm R2=200 ohm och så vidare . jag förstår att strömmen måste gå igenom det första motståndet men sen kommer den ta den lättaste vägen till H vet inte riktigt hur jag ska tänka :)



Ture 3128
Postad: 13 jan 2021

Jo du tänker rätt, genom första och genom sista, övriga motstånd är kortslutna

NilsI 1
Postad: 13 jan 2021

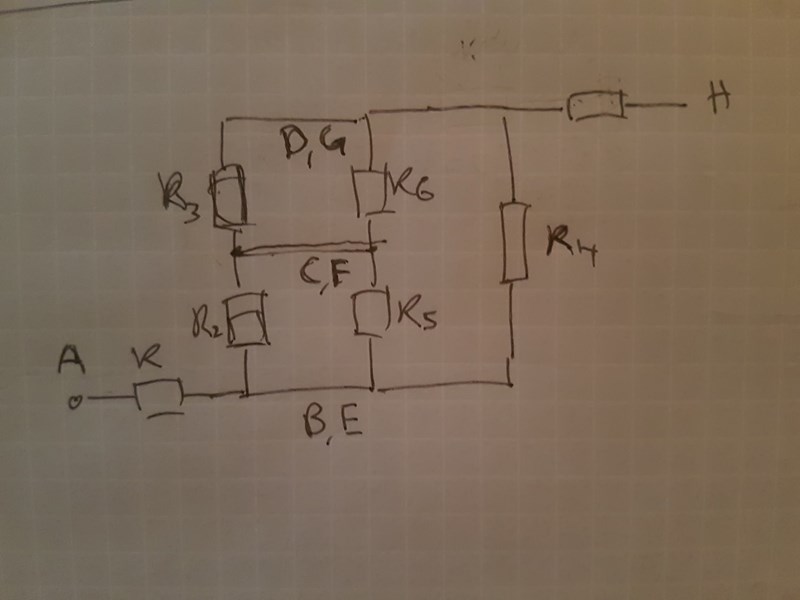

Jag tror inte det bara är den första och sista resistansen som spelar roll. Här har jag ritat om schemat med samma kopplingar. Nu kanske du ser hur du kan räkna ut den totala resistansen.

Ture skrev:

Jo du tänker rätt, genom första och genom sista, övriga motstånd är kortslutna

Skulle skrivit att kopplingarna mellan resistorerna är isolerade

Ture 3128
Postad: 13 jan 2021

Jag tänkte(?) fel. Om NilsIs schema stämmer går det att göra förenklingar genom att ber ersättningsres för parallellkopplade och seriekopplade res.

Hur kom du fram till de nils och vart tog R7 vägen?

Laguna 12684
Postad: 16 jan 2021 Redigerad: 16 jan 2021

Ett annat sätt är att inte tänka utan bara slita: inför beteckningar för alla strömmar (I, I1 till I8), använd Kirchhoffs lagar, och lös ekvationssystemet. Det är meckigt. Jag fick t.ex. 709I7 = 650I8, vilket säkert inte stämmer...

Nils diagram verkar stämma, när man tittar på alla förbindelser, men hur man kommer fram till det ser jag inte.

R7 är väl den namnlösa uppe till höger.

Ebola 1975
Postad: 17 jan 2021

Koppla ihop B med E, C med F och D med G så har du Nils krets.

Du behöver bara dra runt sladdarna lite. Skriv en lista på vilka resistanser som sitter var:

B/E: R1, R2, R4, R5

C/F: R2, R3, R5, R6

D/G: R3, R4, R6, R7

Om du tittar på listan ovan en stund förstår du strax att R1-((R2//R5)-(R3//R6))//R4-R7. Kan lägga upp en steg-för-steg bild sedan om inte Nils gör det.
