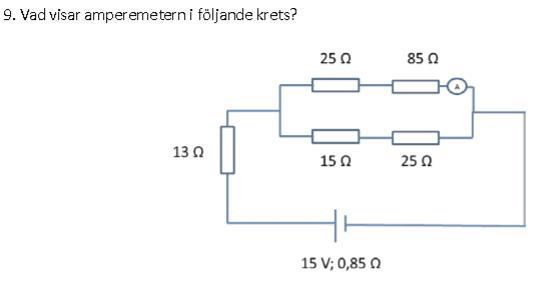

Vad visar amperemetern i följande krets?

Hej!

Jag behöver lite hjälp att förstå denna uppgift.

Jag förstår inte riktigt hur jag ska gå vidare efter detta:

$ε = 15 V R_{i} = 0, 85 Ω ε = (R_{i} + R_{y}) I k r e t s e n s R : \frac{1}{R e} = \frac{1}{R_{ö v e r}} + \frac{1}{R_{u n d e r}} = \frac{1}{110} + \frac{1}{40} = \frac{1}{\frac{3}{88}} = 29, 33 . . . Ω R_{t o t} = R e + 13 = 42, 33 . . . Ω ε = (R_{i} + R_{y}) I \Rightarrow I = \frac{ε}{(R_{i} + R_{y})} = \frac{15}{0, 85 + 42, 33 . . .} = 0, 347 . . . A$

Nu har du räknat ut hur stor strömmen är exempelvis genom $13\Omega$ -motståndet, men det är ju inte där amperematern sitter. Strömmen delar upp sig så att en del går den övre och en del genom den undre slingan överst i kretsen. Hur stor ström går genom den övre vägen?

Kan man tänka att vårat ε=U ?

Listade ut det tack så mycket!
