Växelspänning i spole
Hej!
Jag har en fråga om uppgift c) i denna uppgift om växelspänning i spolar. Facit säger att maximal inducerad spänning mäts i C, och minst i A. Men jag tänker att det väl borde vara motsatsen? För mig ser det ut som att inget magnetfält går igenom spolen i figur C, och att mycket går igenom i figur A. Men jag kanske bara är lite fysiktrött.. Kan någon hjälpa mig reda ut detta? D:
Spänning uppstår när magnetfältet genom spolen ändras.

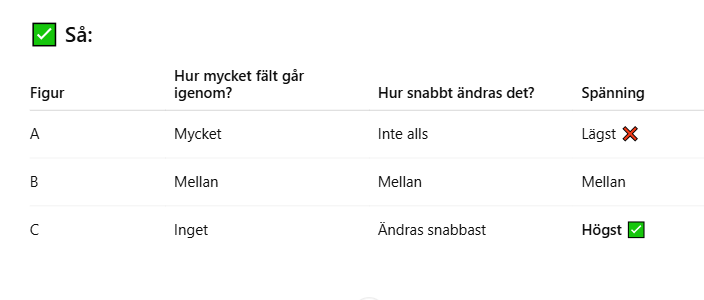

🔹 Figur A:
-
Magneten pekar rakt mot spolen.
-
Det går mycket magnetfält genom spolen, men den ändras inte just nu.
-
➤ Spänningen blir 0.
🔹 Figur C:
-
Magneten pekar längs med spolen, så inget fält går genom spolen just då.
-
Men den rör sig snabbt, så magnetfältet ändras snabbt.
-
➤ Spänningen blir som störst här!
🔹 Figur B:
-
Mellanläge.
-
Lite magnetfält går genom spolen, och det ändras lite.
-
➤ Spänningen är mellan A och C.
Tips: Du kan alltid ladda upp din bild på chatgpt och han löser det :)
