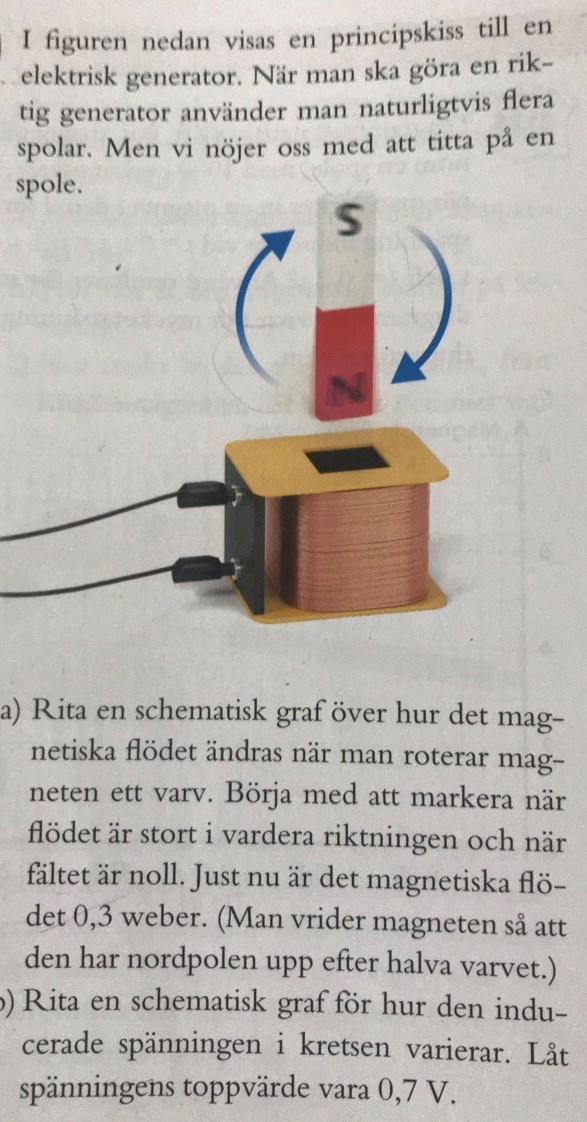

Växelström - en magnet som roterar ovanför spolen, rita graf för förändringen av flöde

Med nordänden nedåt har du ett visst flöde riktat nedåt genom spolen.

Med sydänden nedåt har du ett lika stort flöde riktat uppåt genom spolen.

Vad händer däremellan?

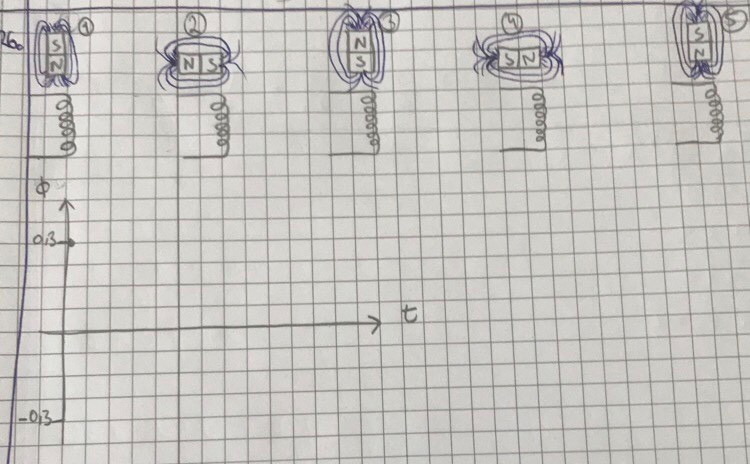

I situation 2 är magnetfältet riktat åt höger.

I situation 4 är magnetfältet riktat åt vänster.

Stämmer detta?

Ja. Vad har flödet för värde då?

Jag vet inte men inte så jättestarkt, då måste det väll sjunka i situation 2?

Vad menar du med sjunka?

I situation 1 har du ett flöde som är riktat neråt. I situation 3 har du ett flöde som är riktat uppåt. Hur stort är flödet i situation 2 och 4?

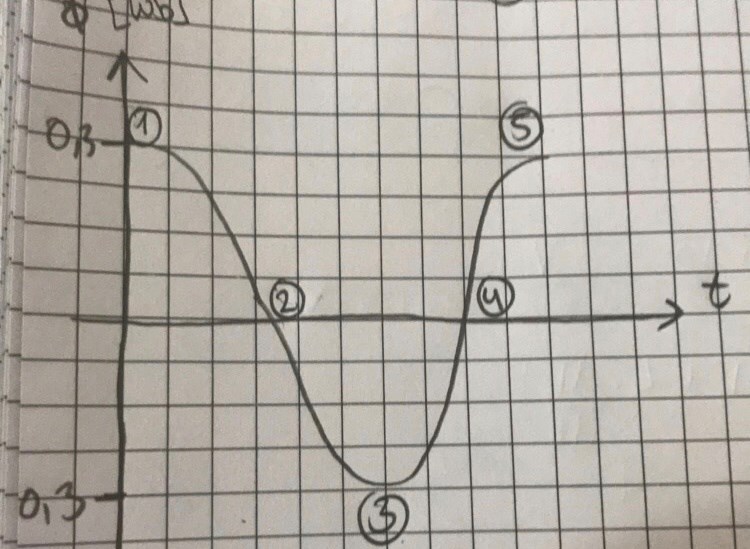

Den är noll i situation 2 och 4 samt vid situation 3 är den motriktad. Jag får den såhär, vilket är rätt enligt facit:

*infogar bild om 10 sek*

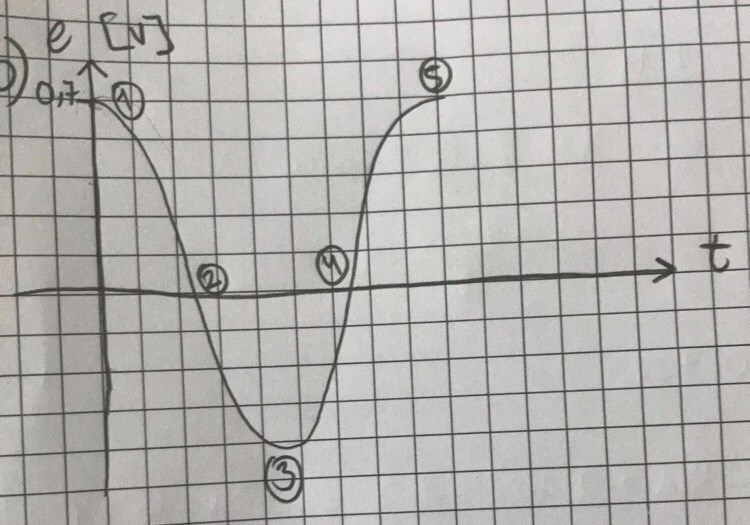

Nu behöver jag hjälp med b) uppgiften. Jag skissade såhär, men jag får fel.

*infogar bild om 10 sek*

Du får fram att flödet varierar sinusformat med tiden (förutsatt att magneten roterar med konstant vinkelhastighet). Är du med på varför eller skrev du av facit?

Spänningen är proportionell mot tidsderivatan av flödesförändringen. När är den som störst?

Jag förstår varför. DEn börjat vid 0,3 Wb och då ser jag på min bild (1) att det magnetiska flödet vid just den situationen är stor. Sen vid situation (2) är flödet noll eftersom magnetfältet går från nordpol --> sydpol. Vid situation 3 är flödet lika stort men motriktat osv...

Man kan skriva upp det såhär $e = (-) N · \frac{d\varphi }{dt}$.

Mellan situation 1, 2 och 3 så är derivatan negativ, vilket gör att spänningen är positiv där?

Mellan situation 3, 4 och 5 är derivatan positiv, vilket gör att spänningen är negativ?

Ditt magnetiska flöde verkar vara proportionellt mot

cos(wt)

Då blir ems:en proportionell mot

-sin(wt)

Amplituden ges i frågeställningen .

Det du har ritat är en graf över hur det magnetiska flödet varierar med tiden, men det man vill att du skall rita är en graf över hur strömmen varierar med tiden.
