somsofia 69 – Fd. Medlem
Postad: 13 dec 2018 18:42

Växelström - visardiagram



Hej,

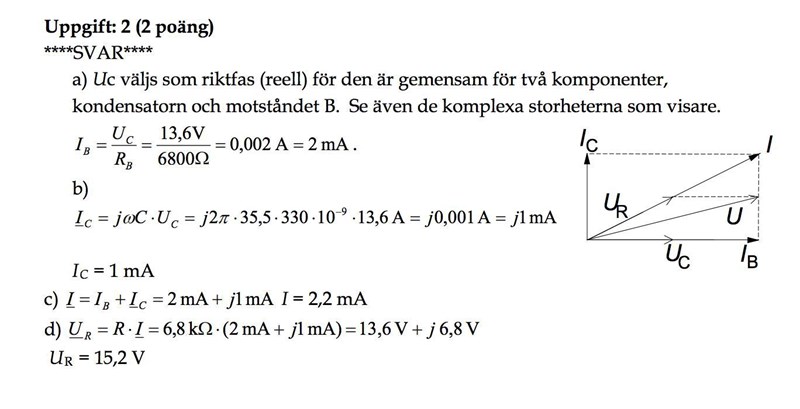

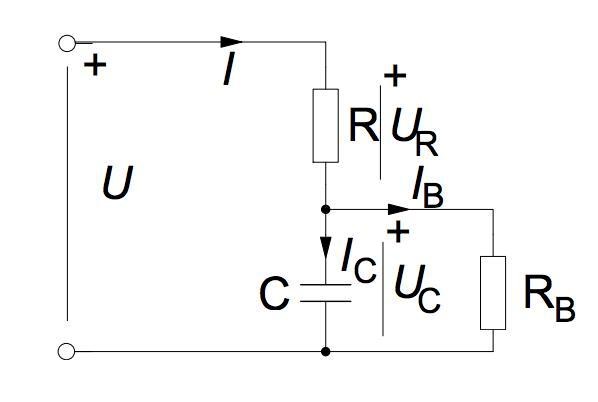

Jag har suttit med denna uppgift ett tag nu. Första uppgifterna är bara att man ska räkna ut Ib, Ic, I och Ur, vilket jag förstått hur man. Jag har dock lite problem med visardiagrammet. Jag förstår att I och Ur går i samma riktning, eftersom det bara finns en ström och en vanlig resistor där. Sedan har jag förstått det som att det bildas en komplex ström över kondensatorn, Ic och denna är 90grader före Ib.

Uc och Ib är samma riktning av samma princip som för I och Ur.

Jag förstår att vi får ut storlekarna på Ib och Ic via beräkningarna, och sedan att I är summan av dem. Jag förstår dock inte hur vi tänker när vi ritar ut Ur och U? Varför får U en ''egen'' visare?



Tacksam för hjälp!

Alan123 278 – Fd. Medlem
Postad: 13 dec 2018 18:52

U är summan av Uc och UR

somsofia 69 – Fd. Medlem
Postad: 13 dec 2018 18:58

Men hur vet jag proportionerna på dem i visardiagrammet? Typ vad de har för förhållande till varandra. Hur kan jag veta att Uc just är hälften så lång som Ib tex?

Alan123 278 – Fd. Medlem
Postad: 13 dec 2018 19:00

Varför de dragit en vektor U är för att om du flyttar upp UC till det streckade området, så får du att UR+UC=U.

Tänk att i det streckade området efter UR så har du UC

somsofia 69 – Fd. Medlem
Postad: 13 dec 2018 19:07

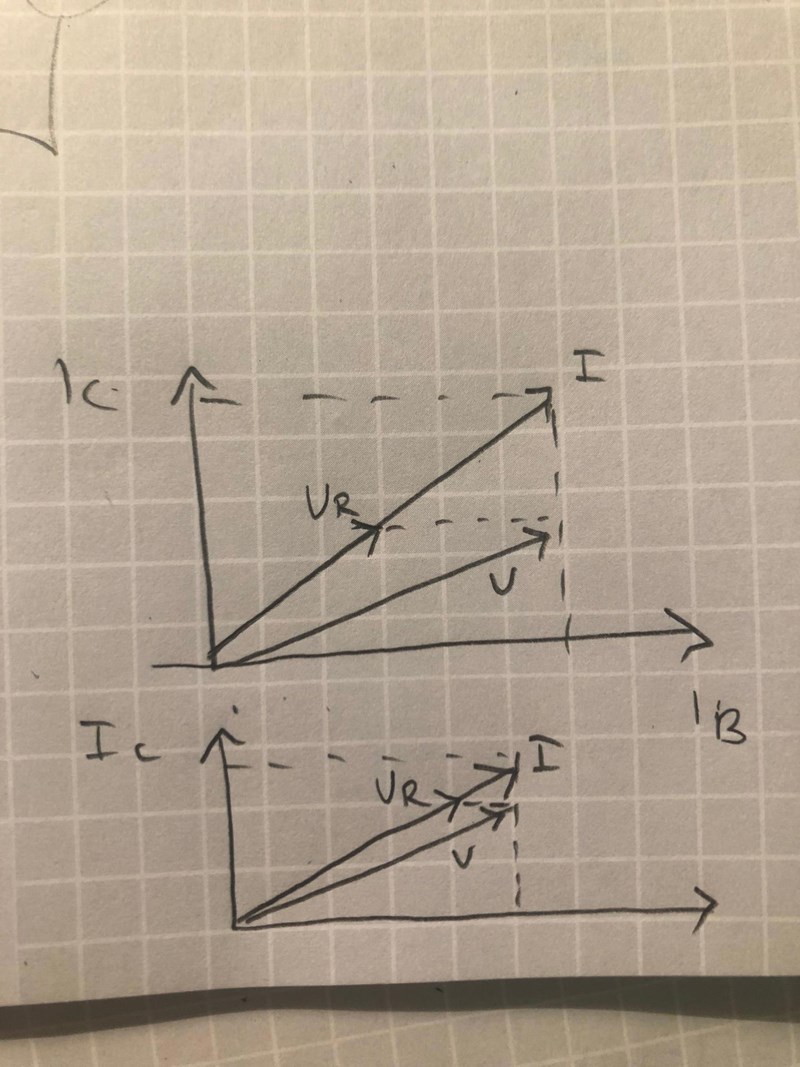

Absolut, men finns det någon specifik anledning att Ur och  Uc är just så långa? Skulle den inte lika bra kunna se ut som det nedre visardiagrammet jag har ritat?

Alan123 278 – Fd. Medlem
Postad: 13 dec 2018 19:13

Längden beror på dess amplitud. Du vet att U är längre än både UR och UC, för att det är summan av dem.

När det kommer till en jämförelse av UR och UC så måste du kolla på deras amplitud, vilken är störst, utefter det kan du rita visardiagrammet.
