2 svar
62 visningar
H4MPU5 är nöjd med hjälpen
H4MPU5 76
Postad: 26 jun 01:55

Växelströmsuppgifter

a) En krets består av motståndet R=60 Ohm, spolen L (okänd), kondensatorn C (okänd) ochen växelströmsgenerator med effektivvärdet U (okänt) med frekvensen f=50 Hz, se figur.Samtliga värden i figuren är effektivvärden och angivna med två värdesiffror. Räkna ut U.

b) Beräkna strömmen, reaktansen och impedansen i kretsen ovan.

c) Nedan finns en ny krets. Beräkna resonansfrekvensen f.

d) Om U = 90 V, vad blir strömmen I i den nya kretsen. Använd frekvensen du räknade ut i c)

e) Beräkna även UR, UL och UC för den nya kretsen. Använd frekvensen du räknade ut i c)



Detta är vad jag har svarat:

https://docs.google.com/document/d/1BJDnhNbsBGgUjGQDufuikOBH9G1rAtIgu0hWaiaLQdk/edit?usp=sharing



Jag har fått detta som feedback:

https://docs.google.com/document/d/1c0OjVgI6zMR7s9JkQTiI8RzF4WDXedoqbA666lm9ZuA/edit?usp=sharing





Som ni kan se är nästan allt rött vilket inte är ett bra tecken och då jag inte har fått någon riktigt bra feedback på det frågar jag om någon kan hjälpa mig lite på traven :)

Pieter Kuiper 7632
Postad: 26 jun 09:39 Redigerad: 26 jun 09:41

Jag kan inte se vad du har gjort, men a) är bara att addera spänningarna i ett fasordiagram.

Visa spoiler

Det blir nog 50 volt (huvudräkning).



Jan Ragnar 1762
Postad: 28 jun 23:13

Den andra länken om feedback går tyvärr inte att läsa.

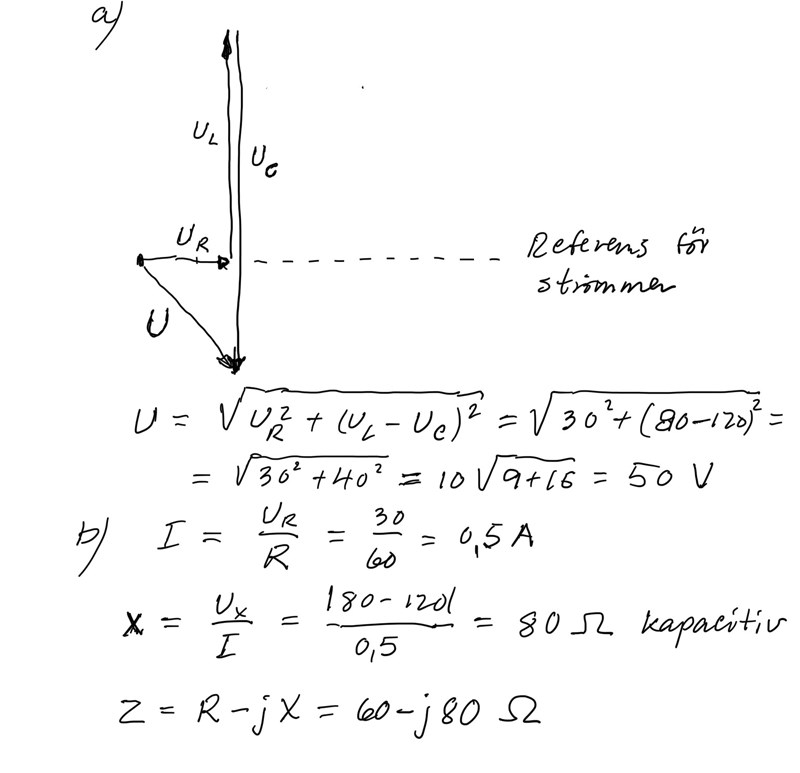

Om vi tittar på a) och b) så föreslår jag följande:
