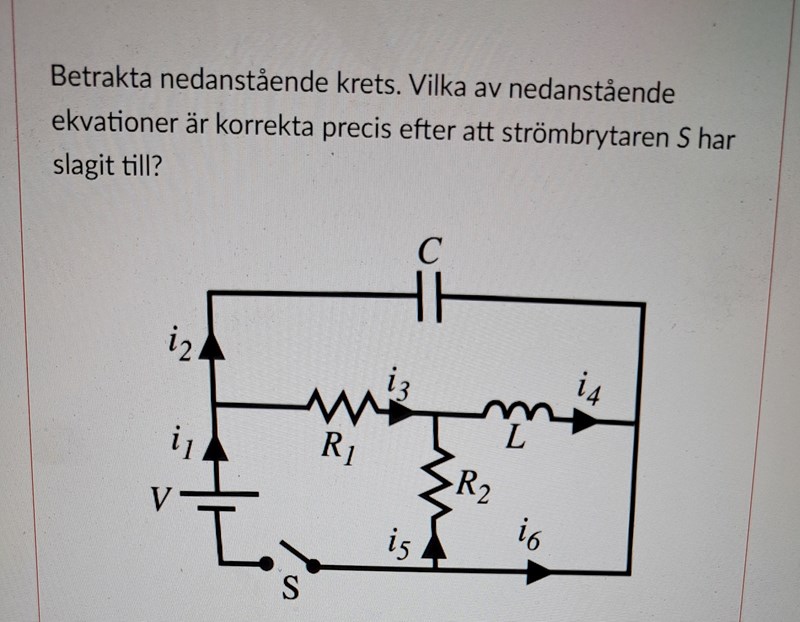

Vilka ekvationer är korrekta precis efter att S har slagit till?
Hej!

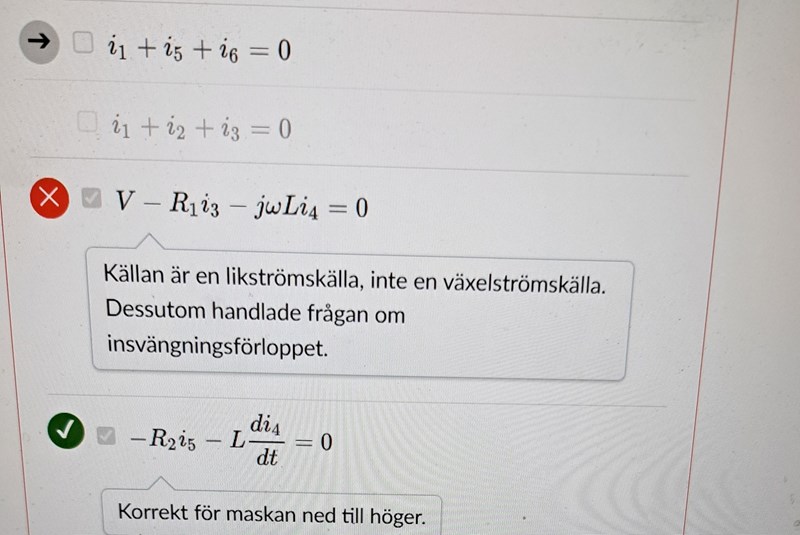

Jag fick fel på denna quizfråga och är osäker på hur man ska tänka med strömmarna?

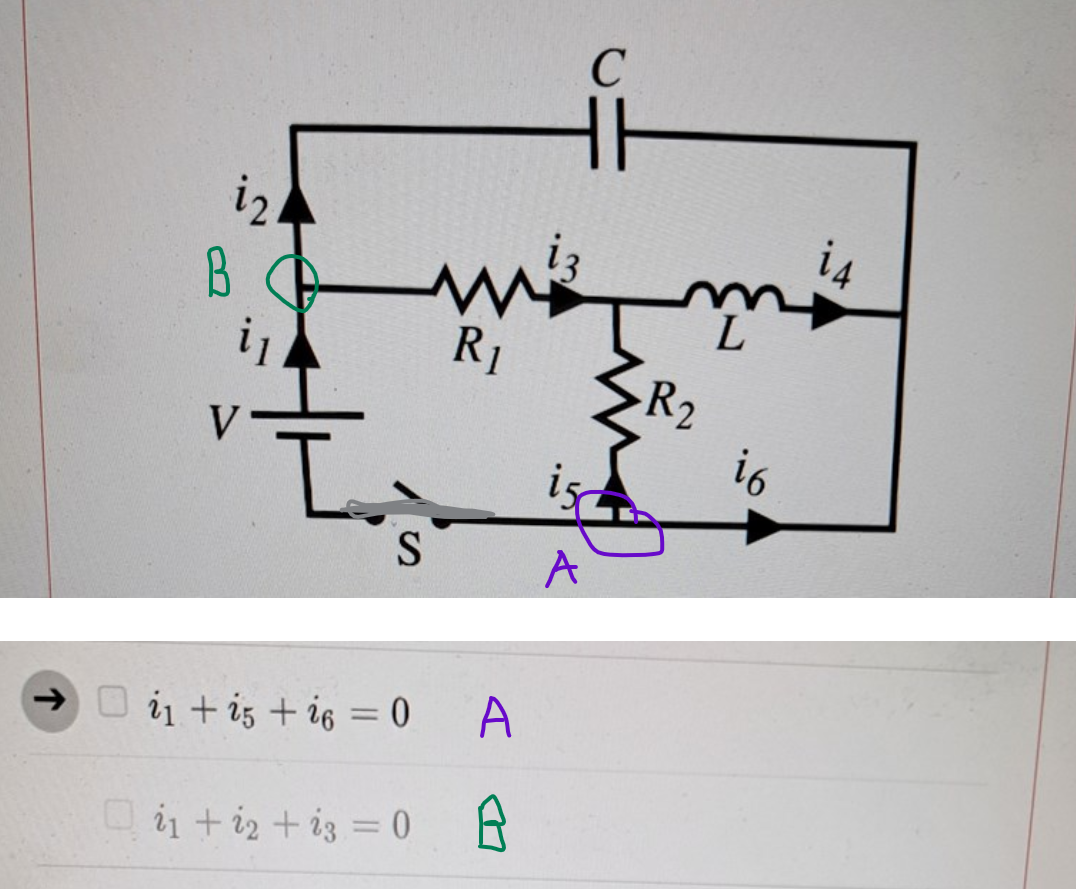

Nod A:
Med strömmarnas riktningar ur figuren så får man den ekvationen från KCL och positiv riktning är ut från noden.
Nod B:
Enligt figurens riktningar så får man
ThomasN skrev:
Nod A:
Med strömmarnas riktningar ur figuren så får man den ekvationen från KCL och positiv riktning är ut från noden.Nod B:
Enligt figurens riktningar så får man
Jag tror inte jag är med riktigt på hur du menar med nod A och nod B. I A ser vi att i5 och i1 går in i samma nodpunkt medan i6 lämnar den punkten
Njae.... Alla strömmarna (i1, i5 och i6) går ut från noden, väl?
Om du flyttar pilen för i1 förbi spänningskällan och den den slutna strömbrytaren så kommer pilen att vara riktad åt vänster, dvs ut från noden.
ThomasN skrev:Njae.... Alla strömmarna (i1, i5 och i6) går ut från noden, väl?
Om du flyttar pilen för i1 förbi spänningskällan och den den slutna strömbrytaren så kommer pilen att vara riktad åt vänster, dvs ut från noden.
Jag kanske ser detta helt fel men i1 går in i noden A där i5 och i6 är på väg ut och då måste i5 och i6 ha lämnat in noden A och de går i motsatt riktning än vad i1 gör. Så summan blir strömmarna som går in i noden lika med strömmarna som går ut ur noden dvs i1 = i5+i6
Jag har svårt att se att i1 går in i noden.
Är du med på mitt resonemang att vi har samma ström och riktning både där i1 är ritad från början, mellan V och S samt mellan S och nod A?
ThomasN skrev:Jag har svårt att se att i1 går in i noden.
Är du med på mitt resonemang att vi har samma ström och riktning både där i1 är ritad från början, mellan V och S samt mellan S och nod A?

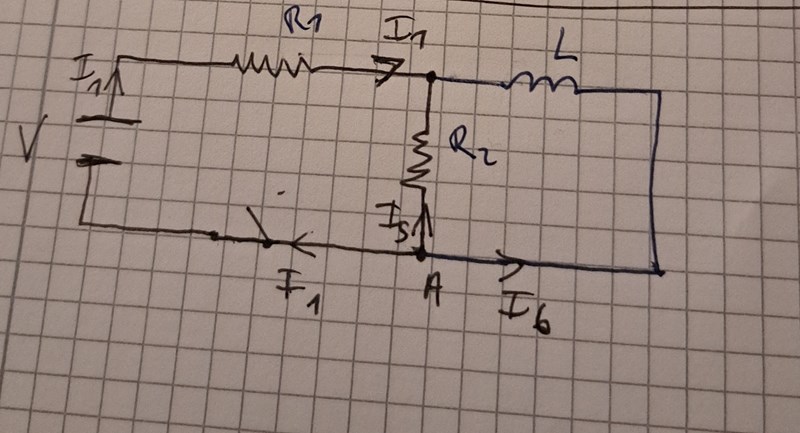

Nej allt känns jätte rörigt och jag har missuppfattat allt nu. Såhär ser jag på kretsen om man tar bort alla andra strömmar I2 och I3 osv. För mig låter det logiskt att I1 går in i noden förbi R2. I6 lämnar noden A medan i5 går in i nod A

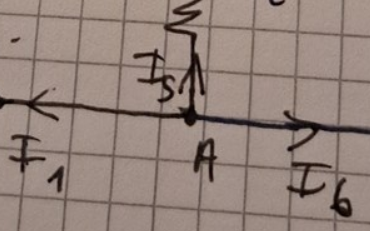

När man räknar med Kirschhoffs strömlag så tar man varje nod för sig, t.ex nod A:
Man antar strömriktningar och räknar på. Om någon ström har en annan riktning än man antagit så visar det sig genom att den blir negativ.
Jag förstår att du tänker dig att i1 går uppifrån och ner genom R2 men det stämmer inte riktigt för i1 kan ju grena upp sig i den övre noden. Det är i5 som betecknar strömmen som går genom R2.
Hoppas det hjälper och och inte rör till det ännu mer :-)
ThomasN skrev:När man räknar med Kirschhoffs strömlag så tar man varje nod för sig, t.ex nod A:
Man antar strömriktningar och räknar på. Om någon ström har en annan riktning än man antagit så visar det sig genom att den blir negativ.
Jag förstår att du tänker dig att i1 går uppifrån och ner genom R2 men det stämmer inte riktigt för i1 kan ju grena upp sig i den övre noden. Det är i5 som betecknar strömmen som går genom R2.
Hoppas det hjälper och och inte rör till det ännu mer :-)
Nej jag förstår tyvärr inte det här om det inte är som jag tänkte mig. Jag har också missförstått dig gällande hur i1 går och jag är bara förvirrad. Det var isåfall klurigare än vad jag trodde.
Kan man verkligen inte tänka så att I1 går uppifrån o går in i noden där och sen går den ut i nod A förbi I5 som då går in i nod A medan I6 lämnar nod A. Isåfall säger kirchoffs strömlag:
I5=-I1-I6
Strömmen som går ut ur nod A är i1 , i5 och i6 för det ser ut som att de har lämnat den noden när jag tittar på din figur#4 därför blir i1+i5+i6=0. Andra alternativet är fel eftersom i1 är på väg in i nod B medan i3 och i2 har lämnat så det bör bli i1-i2-i3=0. Jag tror jag förstår hur man ska resonera här. Man ska alltså titta på en och samma nod som strömmarna går in och ut för att tillämpa kirchoffs strömlag.
