Vilken lampa lyser svagast?

Hej,

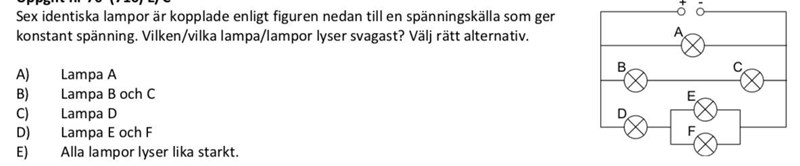

Jag pluggar inför min kursprov i fysik och fick denna fråga:

Jag tycker att lamporna B och C lyser svagast där de har högsta resistansen i kretsen. Dock så står i facit att det är lamporna E och F som lyser svagast. Jag förstår inte riktigt varför. Kan någon förklara för mig varför det blir så, tack?

Vilka lampor får lägst spänning?

Jag tycker att det är lamporna B och C som får lägst spänning eftersom det är de som har högst resistans.

Spänningen över både B och C är U/2.

Vilka är spänningarna över D, E och F?

Ersättningsresistansen över lamporna "EF":

$\frac{1}{R_{E F}} = \frac{1}{R} + \frac{1}{R} = \frac{2}{R} R_{E F} = \frac{R}{2}$

Strömmen "I_D" genom lampan "D" och spänningen "U_EF" över lamporna "EF"
$I_{D} = \frac{U}{R + \frac{R}{2}} = \frac{U_{E F}}{\frac{R}{2}} U_{E F} = U \frac{\frac{R}{2}}{R + \frac{R}{2}} = U \frac{R}{2 R + R} = \frac{1}{3} U P_{E} + P_{F} = P_{E F} = \frac{U_{E F}^{2}}{R_{E F}} = \frac{1}{9} U^{2} \frac{1}{\frac{R}{2}} = \frac{2}{9} \frac{U^{2}}{R} P_{E} = P_{F} = \frac{1}{9} \frac{U^{2}}{R}$
