Vilken plåttjocklek använder man vid hålkantstryck beräkning

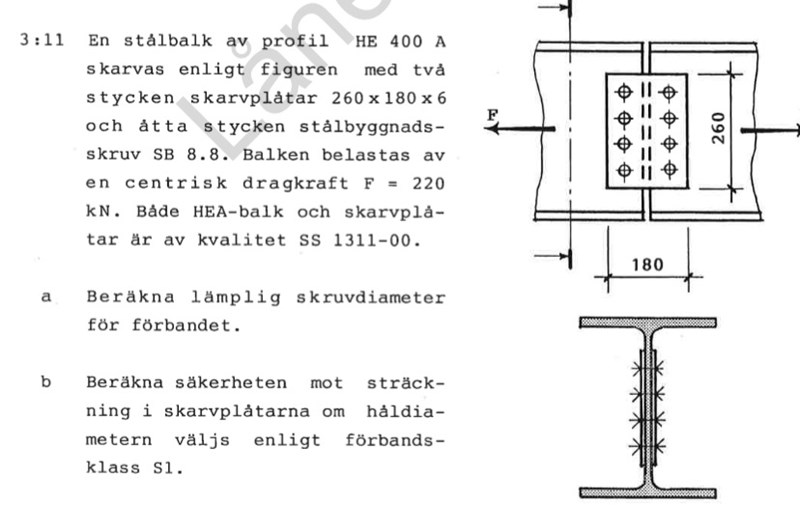

I a uppgiften behöver jag räkna både på skjuvspånnong i skruvarna och hålkantstrycket. När jag ska räkna hålkantstrycket har jag formeln:
(Hålkantstryck) = F / (antal skruv*plåttjocklek*skruv diameter)
För att få rätt svar ska jag räkna med tjockleken 11, dvs mitt tjockleken på he balken, detta går inte ihop i mitt huvud då jag tänker att det borde vara den tunnaste plåten, dvs 6...
Varför är det 11, och om ett förband endast har en skarvplåt, vilken tjocklek är det man tar då...?
De två plåtarna är 12 mm (6+6) och livet på balken är 11 mm så den "svaga" delen är ju livet som är 11 och den bör du då räkna med. Du kan också resonera som att hela kraften F fördelas i livet medan bara hälften tas upp av varje plåt. Slutresultatet blir det samma.
CurtJ skrev:De två plåtarna är 12 mm (6+6) och livet på balken är 11 mm så den "svaga" delen är ju livet som är 11 och den bör du då räkna med. Du kan också resonera som att hela kraften F fördelas i livet medan bara hälften tas upp av varje plåt. Slutresultatet blir det samma.
Ahhhh juste såklart, makes sense, tack! 🙏
