Vinkel för ljusstråle vid ändrar vinkel för spegel

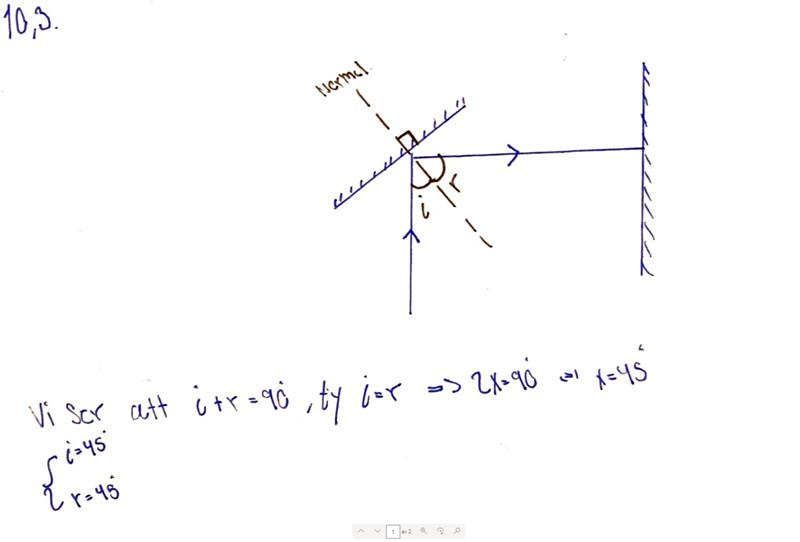

Denna uppgift (10.3) från Heureka fysik 2 gjorde mig ganska förvirrad.
När spegeln är på sådant sätt att ljuset faller vinkelrät mot den raka väggen, kan man från detta förstå att i + r = 90 grader ty vinkelrät.

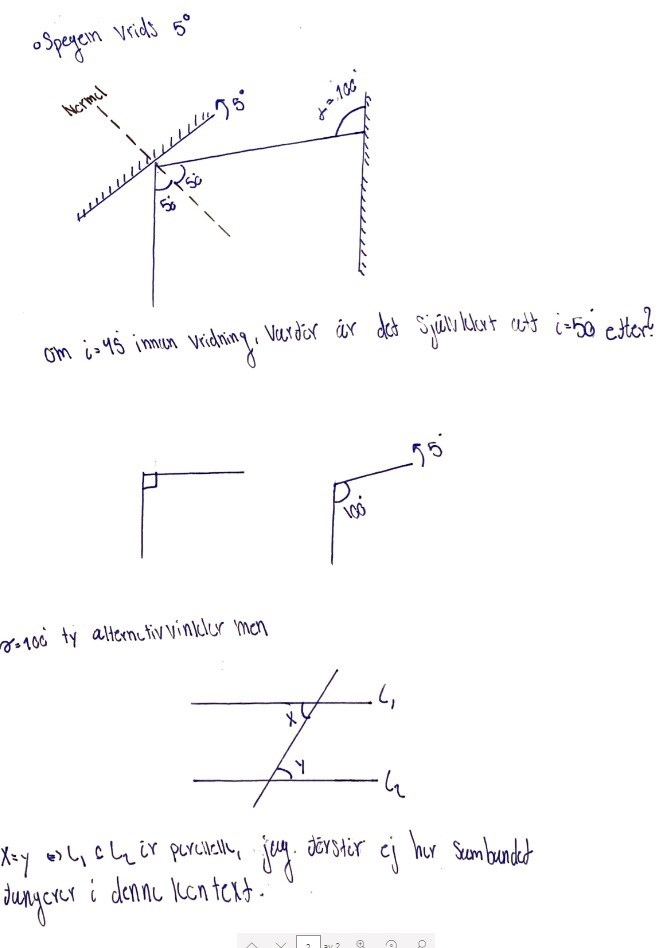

Dock förstår jag inte varför det är självklart att i = 50 grader respektive 40 grader om spegeln vrids framåt eller bakåt 5 grader.
När jag nu kollar åter på alternativvinklarna, ser jag att strålen innan spegeln representerar L1 och väggen representerar L2 vilket gör att alternativvinkel formeln fungerar, är detta korrekt?

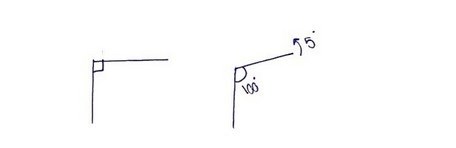

Den här bilden är lite otydlig:
Det är ju inte strålen som har vridits fem grader. Jag tror att du är med på det, eftersom du markerar 90 grader och sedan 100 grader. Det är spegeln som har vridits fem grader,
och då har vi ju vridit så att infallsvinkeln ändras dessa fem grader. Från 45 till 50 grader.
Reflektionsvinkeln är lika stor, så den ökar också från 45 till 50 grader.
