Visardiagram

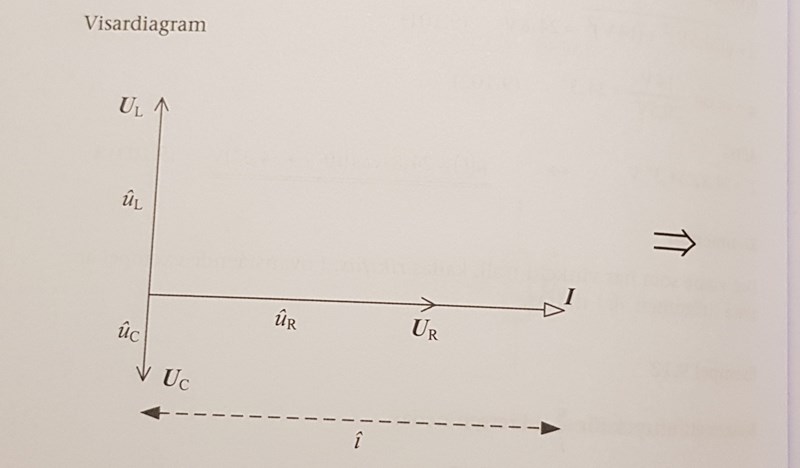

Hej! Hade en liten fråga om varför I är ritad som referenslinjen?
Hör figuren verkligen ihop med en beräkningsuppgift? Den tycks mig mera exemplifiera något som beskrivs i styckena däromkring.
Nej den är korrekt.

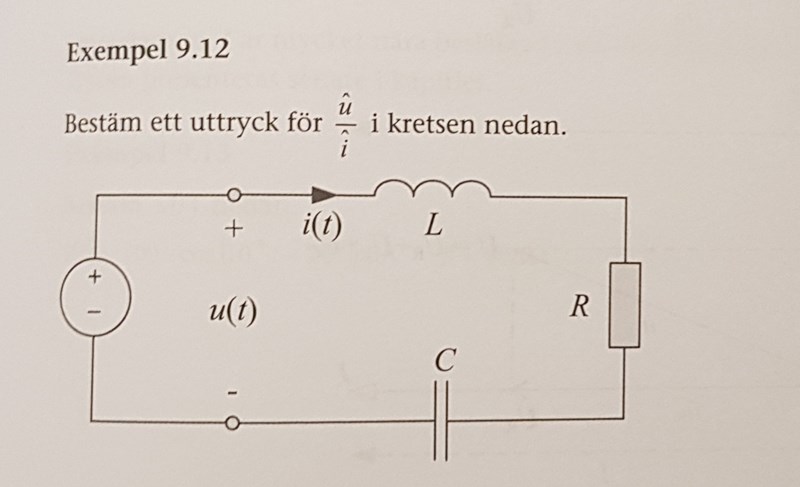

Uppgiften (eller det verkar vara ett exempel) är att ta fram ett uttryck för seriekopplade L, C och R. Ett uttryck för impedansen, skulle jag tro. Eller kanske bara för dess fasvinkel. Den är noll för ett rent motstånd.
Jag tror också att exemplet fortsätter efter den där pilen.
Strömmen I flyter genom hela kretsen, den är samma i alla komponenterna. Därför har den blivit referens.
I diagrammet har du uR, uL och uc. Då kan du grafiskt få fram u.
För att beräkna detta får vi anta en vinkelfrekvens w och skriva uR, uL och uc som uttryck med w, R, L, C och i.
