Voltmeter

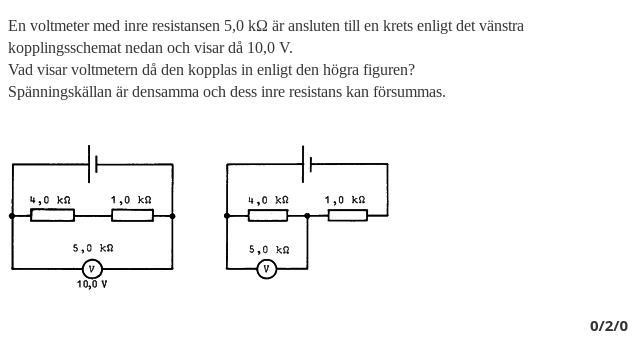

Jag har försökt lösa genom att se att i krets 1 är voltmetern 10 V, så eftersom det är paralellkoppling är alltså hela spänningen i kretsen 10 V. Totala resistansen är 1/5000+1/5000= 1/2500, dvs 2500 ohm. Strömmen är 10/2500= 0,004 A

I krets 2 är spänningen också 10 V. Jag räknar totala resistansen ca 3200 ohm. Strömmen är 10/3200= 0,003125 A. Hur går jag vidare härifrån?

Då kan du räkna ut spänningsfallet över resistansen 1kohm med ohms lag. Sen kommer resten av spänningen ligga på den parallellkopplade delen och det är den som voltmetern visar får man väl anta.

Peter skrev:
Då kan du räkna ut spänningsfallet över resistansen 1kohm med ohms lag. Sen kommer resten av spänningen ligga på den parallellkopplade delen och det är den som voltmetern visar får man väl anta.

Ja ok! Det blev ca 3,1 V över 4kohm. Och över voltmetern blev 10-3,1= 6,9 V!
