Vridmoment

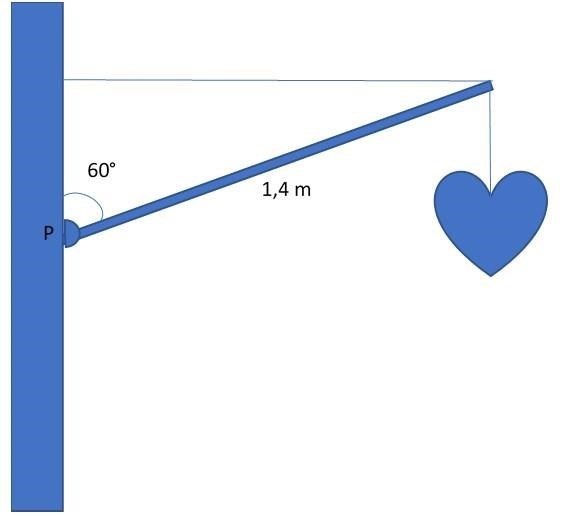

En lucka är vridbar kring en punkt, P. Luckan är 1,4 m hög och sätts fast med ett rep mot väggen. Vinkeln mellan vägg och rep är 90°.
Luckan väger 10 kg och längst ut på luckan hänger ett hjärta som väger 3 kg.
Hur stor är kraften i repet som håller i luckan?

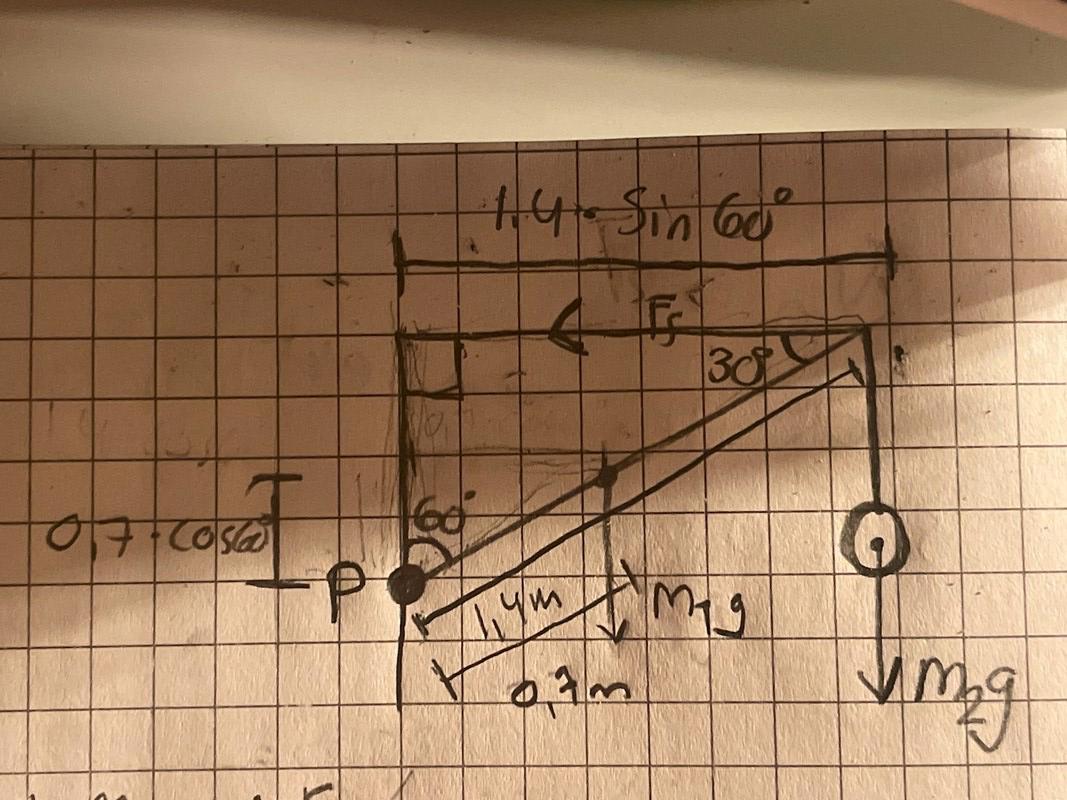

Detta är figuren jag har kommit fram till, hur kommer jag vidare?
Bilden på frågan kan inte ses.
Här kommer bilden:
lämpligen räknar man med momentjämnvikt runt luckans infästning i väggen.
Vad får du om du gör det? (tänk på att krafterna som vekar på momentarmen ska vara vinkelräta mot momentarmen, vid behov måste man komposantuppdela kraften, eller alternativt titta på det vinkelräta avståndet från kraften till momentpunkten)
Medurs moment ?
Moturs moment?
Skulle du kunna visa hur du gör, förstår inte riktigt?
Du har börjat med en utmärkt figur, komposantuppdela de 3 krafterna i den så att komposanterna blir vinkelräta mot luckan, och parallella mot luckan.
Jag förstår inte riktigt hur jag ska göra detta, är det något du kan hjälpa mig med?
det jag har förstått är att repet moment är lika stort som hjärtat och luckans.

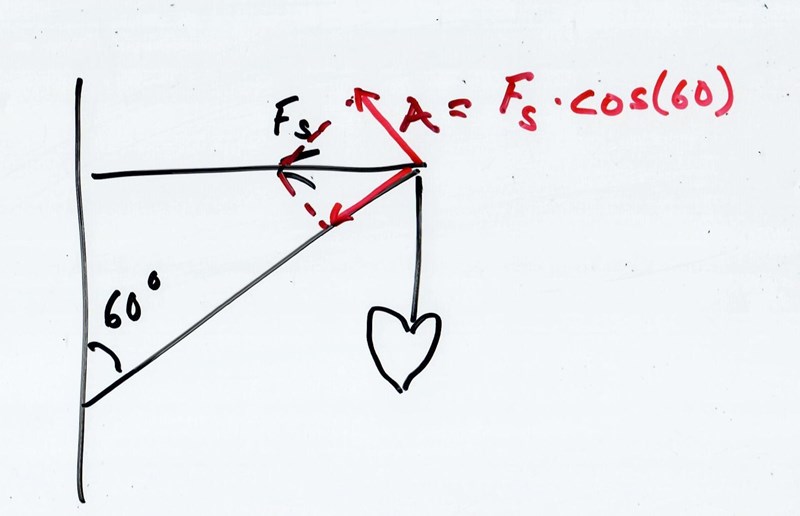

Jag kan hjälpa dig med komposantuppdelning av kraften i snöret
Kraften A verkar vinkelrätt mot luckan. Snöret ger därmed ett moturs moment på
Fscos(60)*1,4
Gör på liknande sätt för de två andra krafterna, visa dina försök.

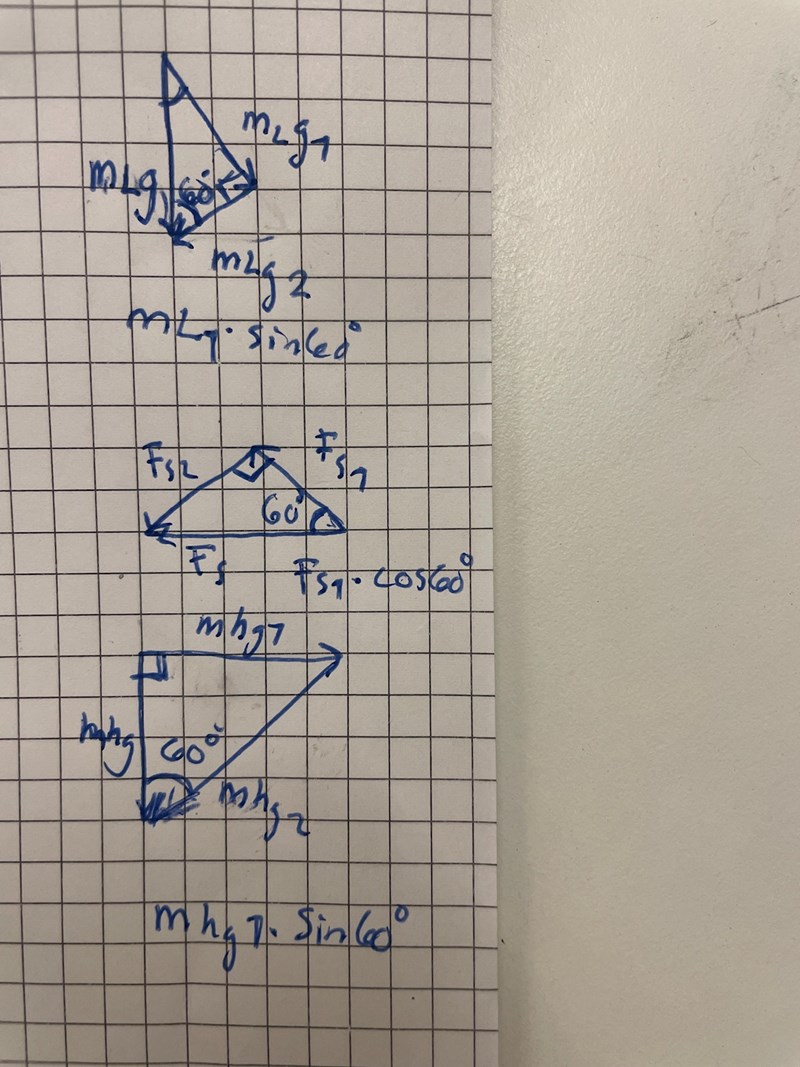

Hur ser detta ut?
det är svårbegripligt, jag har svårt att koppla dina bilder till uppgiftsbilden.
