Ang Träpelare,kontroll

Hej som ni ser här jag har hämtat ut alla värde från Formelsamlingen och räknat Styva leden.Våra Relativa slankhetstal För y är 57,25 vi har räknat rel och det blir 0,884.vi har även räknar K(y)= 0,9199 och K (c)= 0,8515.

Nc Rd som är 219,9 KN.

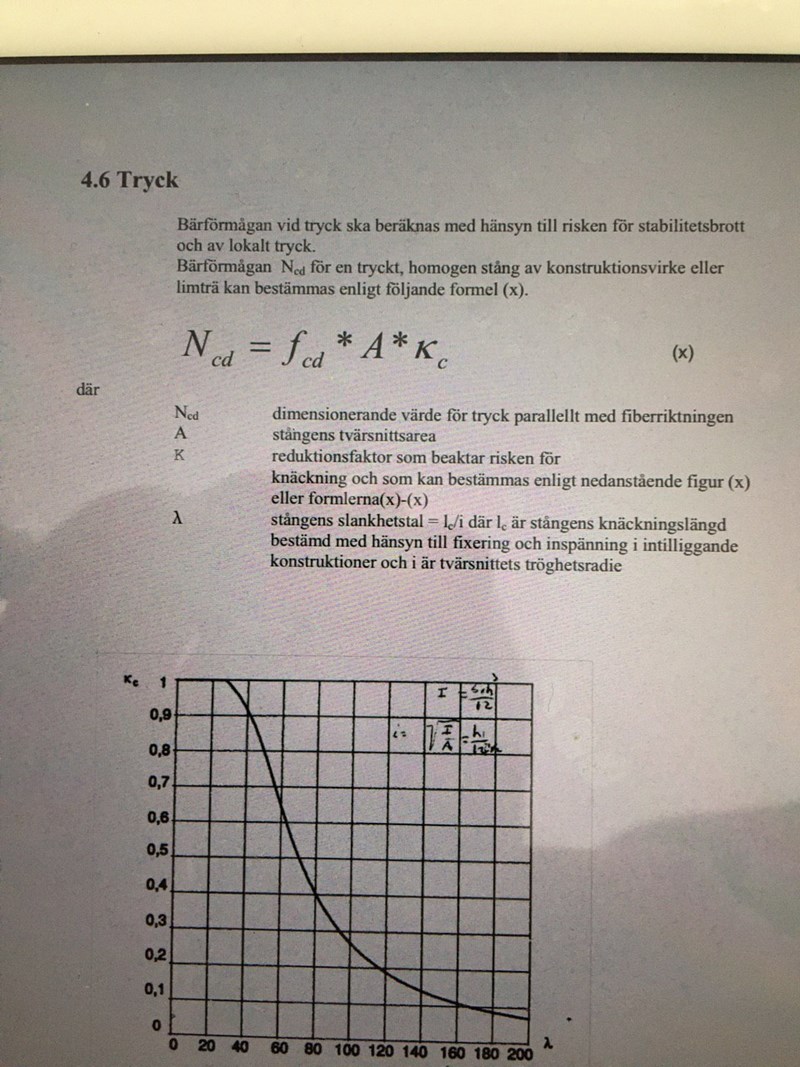

jag undrar vad är egt! Och värdet 3,7  var kommer den i från? Om ni tittar på den sidan 32 Från Formelsamlingen som jag bifogar här,så är det för pelare som riskerar att knäcka. Värdet 3,7 är Kc och 3,5 är L och 0,115 och 0,18 är Tvärsnittmått från uppgiften och 12,48 x 10^6 Mpa är F (cd).jag är säker att man har hämtat ut 3,7 från denna Tabell för sågat virke—— Limträ.jag förstår mig inte på denna kurvan kan ni vara snäll och hjälpa mig med det🙏🏻🙏🏻🙏🏻🙏🏻

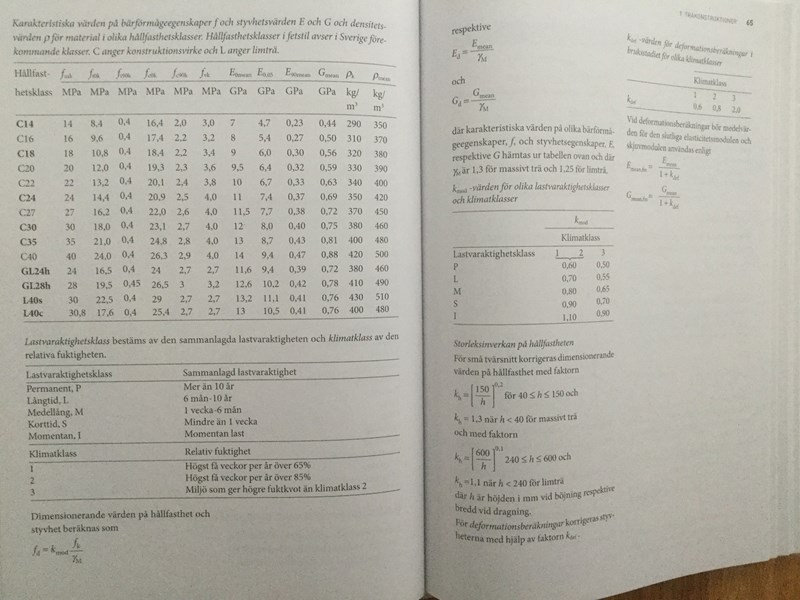

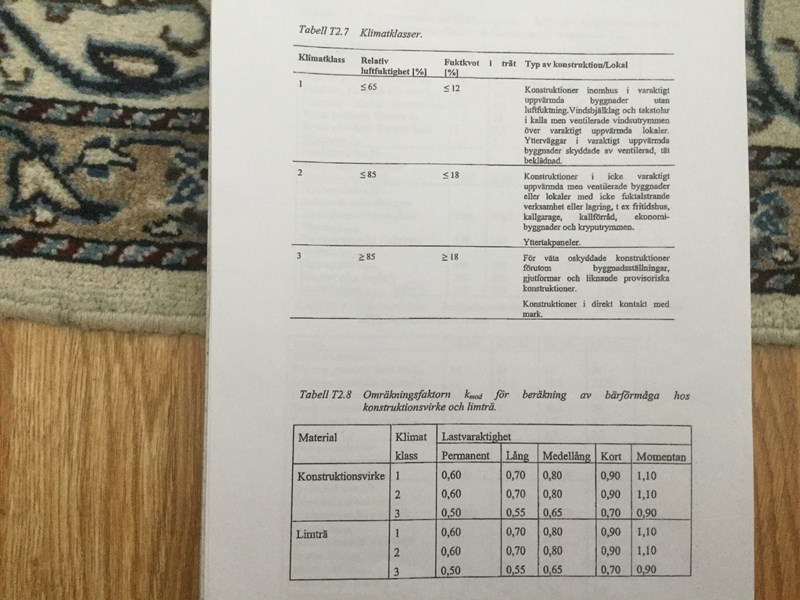

jag bifogar dessa värde från Formelsamlingen och lägger ut med min fråga.

Hoppas ni kan hjälpa mig med denna värde 3,7

Bump

charlie2016 676
Postad: 10 aug 2020

Våra 3,7 Kn/m^3 är Egentyngd och jag har hittat detta värde i Formelsamling För limträbalkarna finns.Det  gör att beräkna pelarens Egentyngd .man tar 3,7 gånger måtte  på balken för och veta vad den väger .219 är den klarar av i styva ledet.Allt över 219 knäcker pelare.210 är aktuella belastning och är mindre än 219 så det är ok i styva led.



Min fråga är hur har vi fått 210 man säger att det är aktuella belastning.Är det så att man har omvandlat 0,268 KN till 210 Där det står +egt.   Hur har vi fått 210 ?

charlie2016 676
Postad: 13 aug 2020 Redigerad: 13 aug 2020

Hej Qetsiyah om du räknar denna ekvation för du denna summa 0,5 .jag få inte till det

våra p skall vara 9400 .hoppas det inte suddig det är 1,0 *2800 / 450  * p x Rotten 21/9400= 0,54

få du till den summan

ConnyN 1719
Postad: 14 aug 2020
charlie2016 skrev:

Hej Qetsiyah om du räknar denna ekvation för du denna summa 0,5 .jag få inte till det

våra p skall vara 9400 .hoppas det inte suddig det är 1,0 *2800 / 450  * p x Rotten 21/9400= 0,54

få du till den summan

Det ser mer ut som  λrd=1,0·4200·12450·π2911900=0,5080460...

charlie2016 676
Postad: 14 aug 2020

Conny jag ber så mycket om ursäkt jag räknade inte  p 3,14 däremot så tittade jag på fel värde på Formelsamlingen på Limträ ..om vi tittar på Limträ Tabell vi har värde 11900 för GL36c

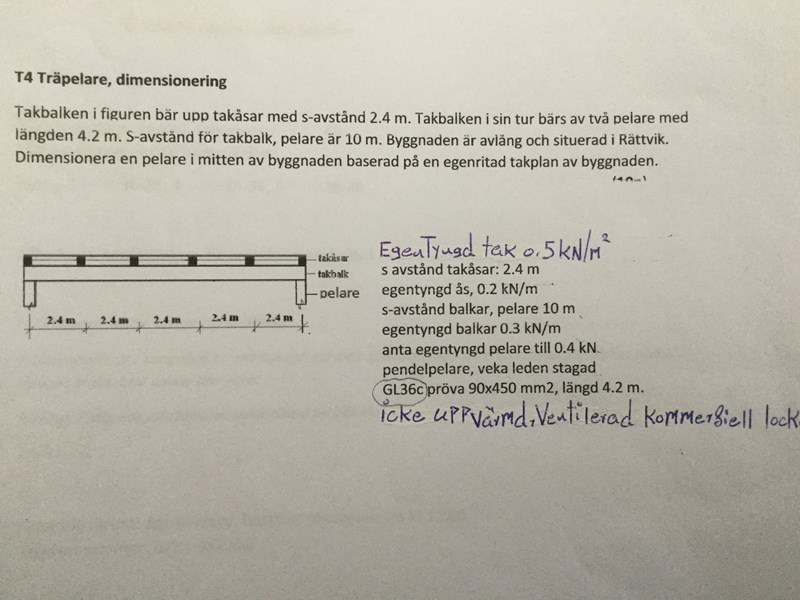

i uppgiften så ser vi att et står längst ner GL36c pröva 90 x 450 mm^2 .så det jag gjorde fel jag multiplicerade 450 med 11900 .Det va fel av mig vi vet att våra p= 3,14.🙏🏻🙏🏻🙏🏻🙏🏻
om man tittar på Formel för styva leden slankhetstal fel,y är E 0,05 som är 11900.jag trodde att p är oxå 11900 .stort misstag av mig🙏🏻🙏🏻
ber om ursäkt för jag krånglade till Conny 🙏🏻🙏🏻 Tack Conny
