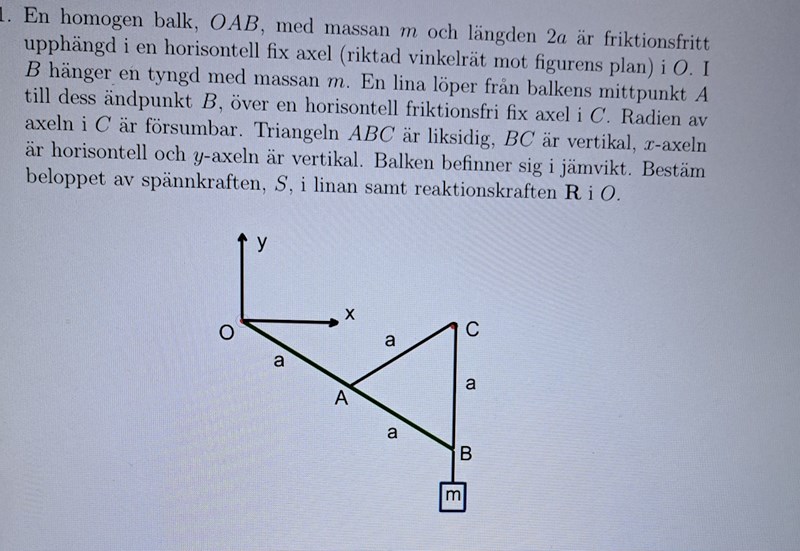

Beloppet av spännkraften S och reaktionskraften i O
Hej!

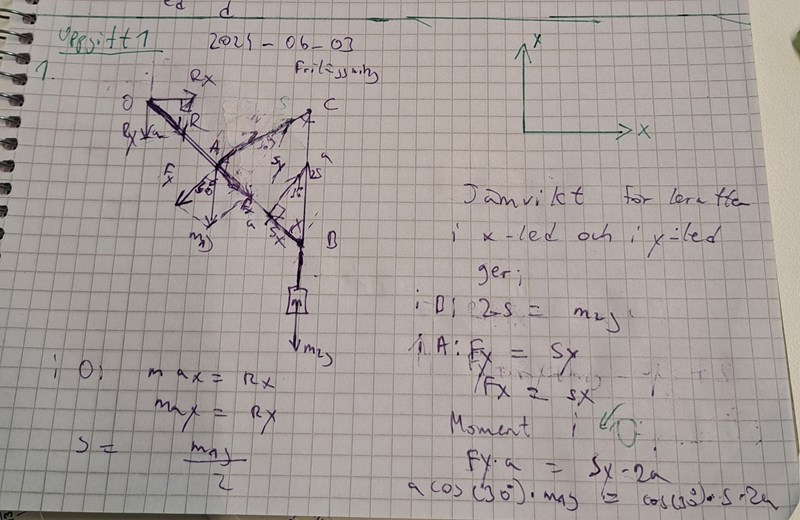

Jag har kört fast gällande vald punkt av momentet och tänker mig att man kan välja momentpunkten i O. Då kommer inte Rx och Ry att kunna bidra till ett moment. Jag tänker mig att Sy och Fy bidrar till moment, jag är dock osäker över om det finns något annat moment än dessa två. Så långt kom jag
Omöjligt att läsa vad du skriver och ritar.
Använd ritverktyg (linjal, ritmallar, passare och dylikt).
Gör en tydligare figur och börja om från början.
Synd på en så intressant fråga.
Jag har gjort ett försök att ge en bild av läget genom att hänga upp en "balk", i mitt fall en träpinne, fäst i väggen och en krok i taket för punkten C.

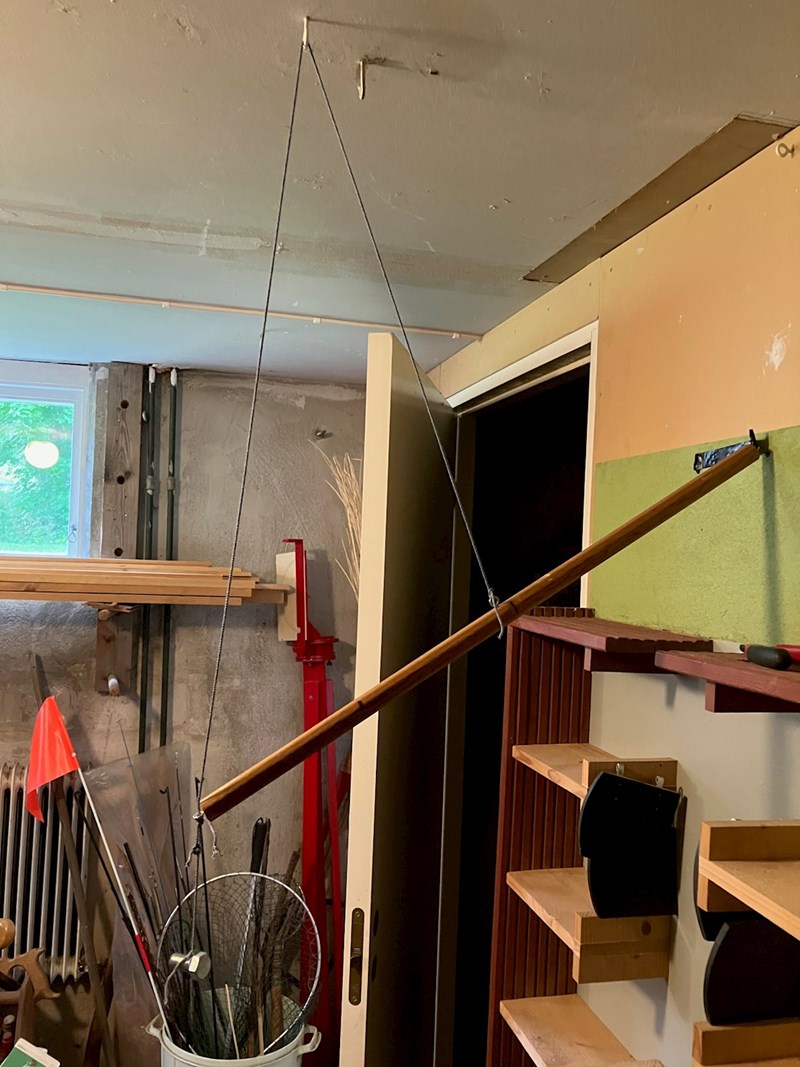

Bild 1) visar hur det såg ut när jag hängt en bult på "linan" som var fäst i punkt A och löpte genom öglan i C samt en ögla i B. Absolut inte friktionsfritt, men det närmaste jag kunde åstadkomma. Bulten är för lätt som synes.

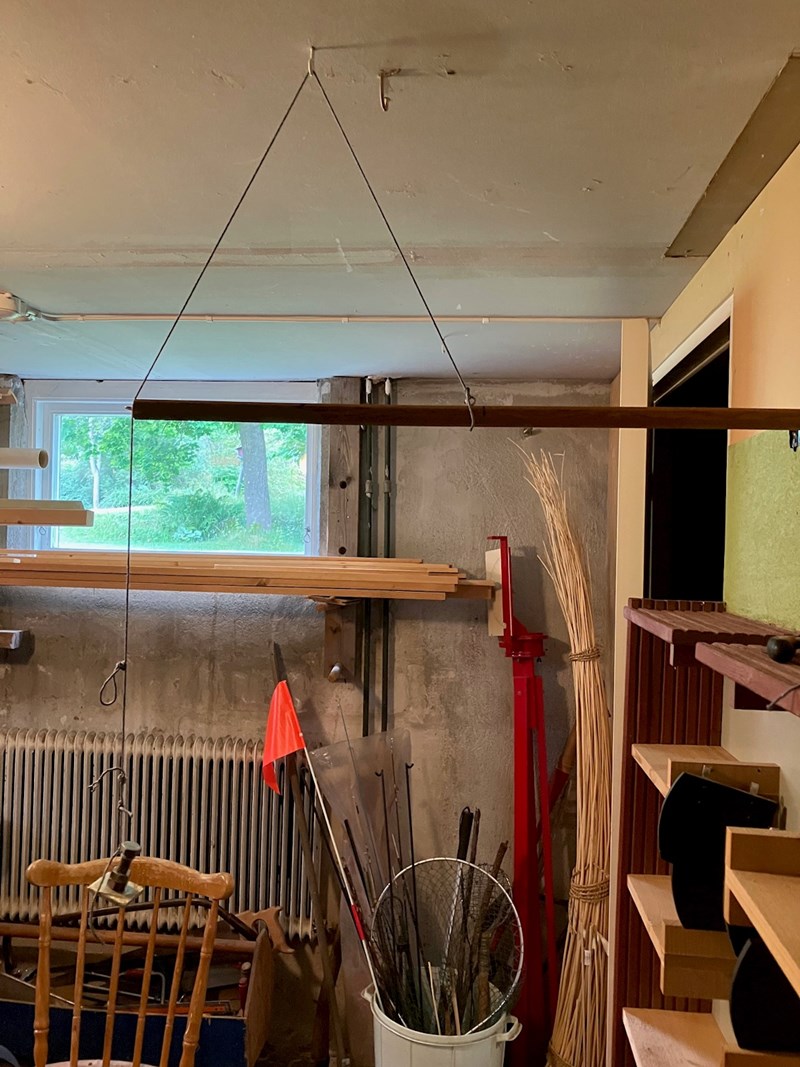

Bild 2) visar hur det ser ut när jag satt på tre muttrar och en bricka och uppnått en bra balans.

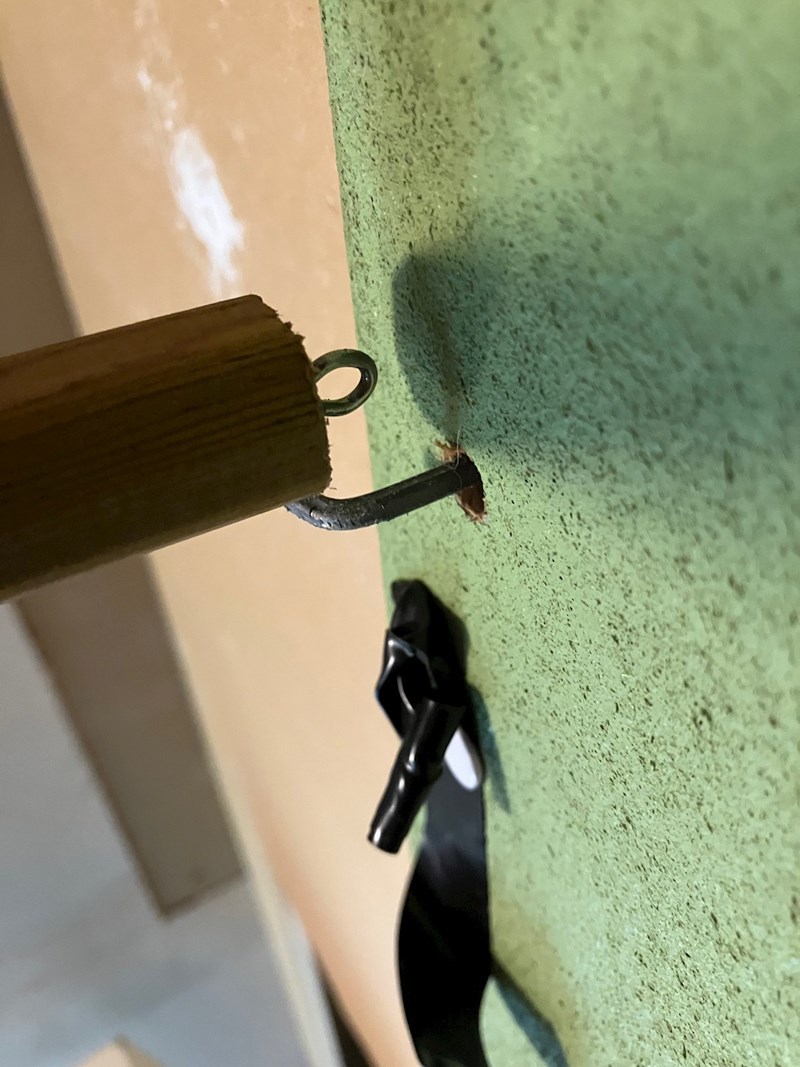

I bild 3) har jag krokat loss från väggen och då ser vi att "Reaktionskraften" i O ser ut att vara noll.
Nu skulle det vara roligt om destiny99 ville förklara för mig vilka krafter som påverkar "linan" och hur det kommer sig att vi har noll i "reaktionskraften" i O.
Jag tycker mig se av din figur att du har bra koll på hur det är upphängt. Varför du skulle behöva ritverktyg vet jag inte, men det kan bero på min okunnighet. Så vitt jag förstår så är det viktiga här att förstå hur alla krafter ska beräknas.
Ett tips kan vara att vi först tänker oss att vi bara har en lina som är fäst i taket i punkt C och i mittpunkten A på balken. Hur räknar vi ut kraften på linan då?
Att jag vill att du förklarar för mig är för att jag kan nog förstå om du förklarar och att du då måste vara ganska detaljerad i förklaringarna eftersom det var ett tag sedan jag löste liknande uppgifter.

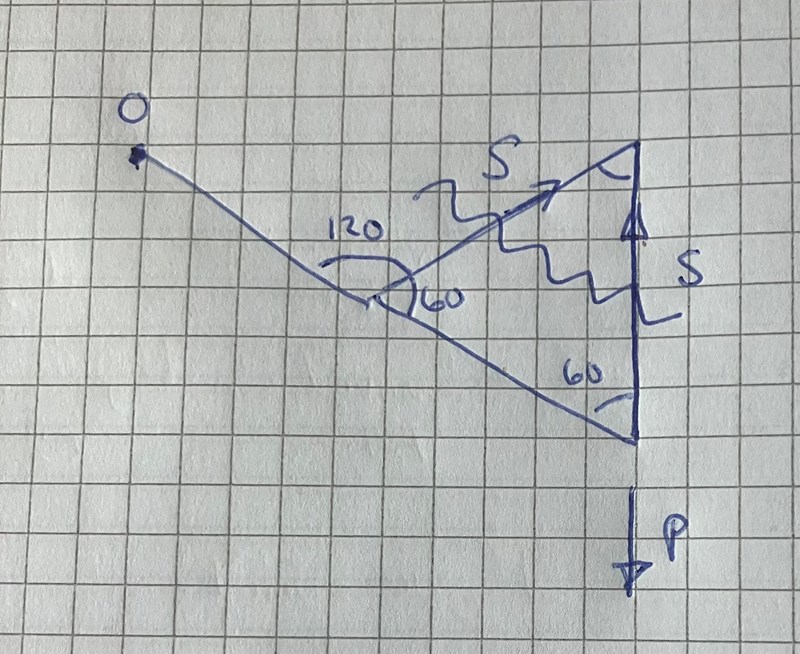

Eftersom det finns två lika spännkrafter S och en belastande kraft P enligt figur kan det vara lämpligt att snitta enligt figur och ta moment kring O för komponenter vinkelräta mot stången. (Och få S=2P/3)
Om man sen tittar på punkten C så går lasten P genom denna. Vad säger detta om reaktionskraften i O?
