Bestämma resultanten
Jag vet hur man bestämmer resultanten ur en 2D bild. Men hur blir det när z är inblandad? Jag tänker så här;
Jag ser en 3D bild där det finns x antal olika krafter som verkar på produkten. Jag ritar upp alla vinklar (x,y,z) till en 2D bild och ser vilka krafter som syns på vilken ritning. Utifrån detta gör jag en vanlig beräkning för att få ut i, j och k. Stämmer det? Till exempel så blir en kraftpil en punkt om man tittar på X och Y graf, då försvinner den i beräkningarna?
Välkommen till pluggakuten!
Här kommer en bra länk endast 5 minuter lång.
ConnyN skrev:Välkommen till pluggakuten!
Här kommer en bra länk endast 5 minuter lång.
Tack!

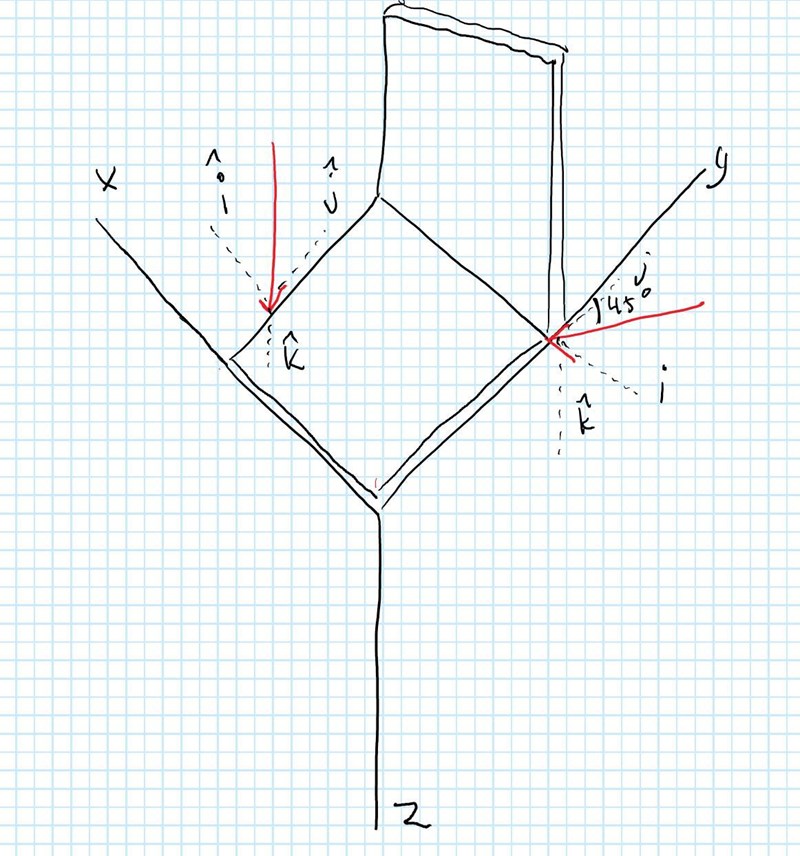

Alltså: jag tänker så här
F1 (t.v) har endast kraft på k (z) : cos(0)*F= Fk N
F2 (t.h) har kraft på alla. Fx = - (cos 45 * F)i N
Fy= - (sin 45* F)j N
Fz = (cos 90 * F)k = 0k
Sen använder jag alla i,j,k och bestämmer resultanten genom : R=sqrt(fx^2+fy^2+fz^2)

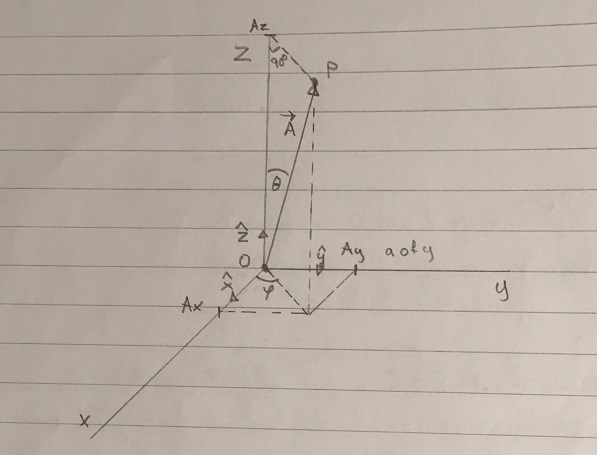

Om du tittar på den här bilden så ser du att du först har en 2D kombination av x och y precis som vanligt, men från den resultanten pekar det rakt upp med z-axeln och då pekar resultanten ut i rymden om du förstår hur jag menar.
Resultanten blir precis som du skriver.
ConnyN skrev:
Om du tittar på den här bilden så ser du att du först har en 2D kombination av x och y precis som vanligt, men från den resultanten pekar det rakt upp med z-axeln och då pekar resultanten ut i rymden om du förstår hur jag menar.
Resultanten blir precis som du skriver.
Bra bild, jag tycker att den förklarar riktigt bra med "skuggan" av pilen på x-y plan.
Tack för förtydligandet, jag sparar bilden!
