Cell och resistens

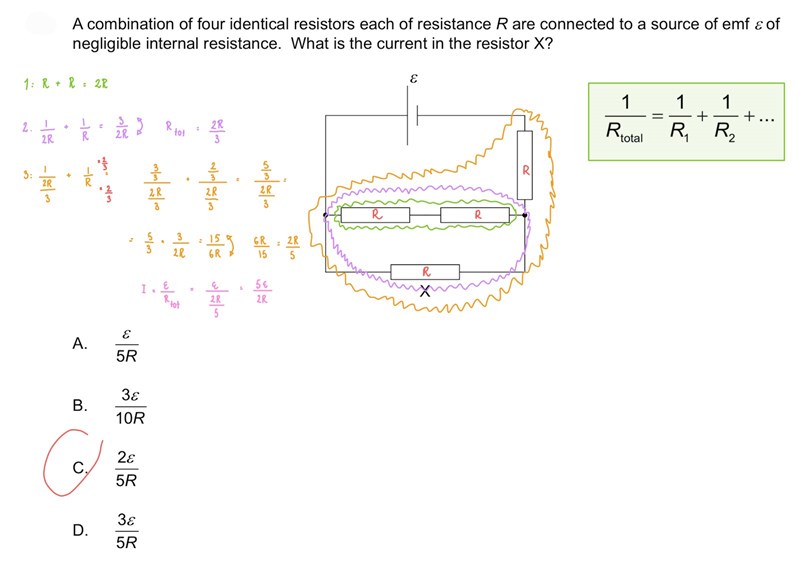

Verkar som att jag har gjort allt rätt, men tappat det någonstans då mitt svar inte är som facit (ringat i rött). Har försökt om och om igen men kan inte lägga märke till felet. Slutliga svaret är i rosa.

Ture 9840 – Livehjälpare
Postad: 20 feb 19:09

Totala resistansen i kretsen är

R +2R/3 = 5R/3

Macilaci 2106
Postad: 20 feb 19:09

3 är seriekoppling. Du räknade med parallel.

elizabethbolund Online 216
Postad: 20 feb 20:06

Tack! Nu har jag räknat totala resisten rätt, men varför får jag denna ström (rosa) som inte matchar facit. Eftersom det står att "internal resistance is negligible" ignorerade jag helt lilla r i emf=IR+Ir, jag antar att man kan göra så och att det är det vi förväntas göra.

Ture 9840 – Livehjälpare
Postad: 20 feb 21:15

3ε5R är den totala strömmen i kretsen, man frågar efter strömmen i det understa motståndet.

Strömmen delar ju upp sig i de två parallella grenarna, omvänt prop mot resistansen i vardera gren.

Om du lärt dig om strömdelning och hur man räknar ut det så är det enklaste annars kan du beräkna spänningen över motståndet x.
