HamJam740 2
Postad: 18 okt 18:57

Digitalteknik beskriv operation på insignal

UppgiftenJag har löst fråga a) och fått fram ekvationen AC` +  BC ,och jag är säker på att det är rätt svar.

Jag har fastnat på fråga b) dock. Jag förstår inte riktigt vad som menas med "vilken operation insignalen C utsätts för".

Macilaci 728
Postad: 18 okt 19:44

Hej och välkommen till Pluggakuten!

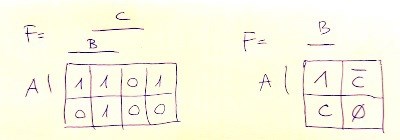

Detta diagram kan kanske hjälpa:

HamJam740 2
Postad: 19 okt 15:41
Macilaci skrev:

Hej och välkommen till Pluggakuten!

Detta diagram kan kanske hjälpa:

Tack för snabb respons, jag mailade min professor och han förklarade att jag bara behöver förklara vad som händer med utsignalen när c=0 och c=1 fast med "ord". T.ex "c inverterar resultatet", "c väljer den ena eller andra" etc.

Macilaci 728
Postad: 19 okt 16:33

Ja, C väljar mellan A och B. Om C=0 --> F=A, om C=1 --> F=B.
