Postad: 8 nov 2018

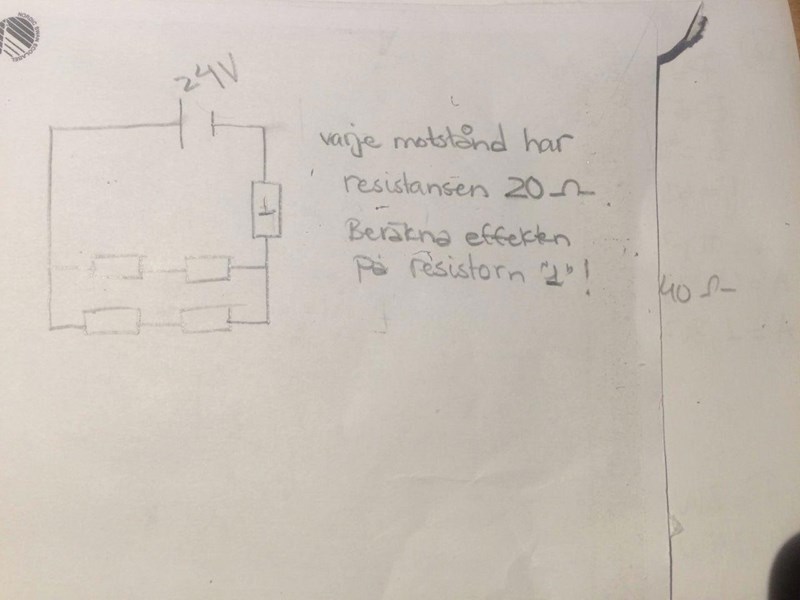

Effekt i motstånd

Först måste man räkna ihop de seriekopplade motstånden i varje led (40ohm) och samma för den nedre led (40 ohm). sedan är de parallellkopplade med varandra. Resistansen blir 20 ohm. och denna  resistans är i seriekopplade med resistorn "1" som vi ska räkna effekten på.

då räknar man strömmen i kretsen alltså 24V/40 ohm och det blir =0,6 A.
sedan man vet att spänning är lika på båda de seriekopplade motstånden. alltså 12V på varje motstånd.

effekt i motståndet "1" är lika med RxI^2.

P= 20 ohm x 0,6^2 = 7,2 W

stämmer det? eller har jag fel?

Laguna 1299
Postad: 8 nov 2018

Det ser bra ut.

Affe Jkpg 3413
Postad: 8 nov 2018
Elin123 skrev:

Först måste man räkna ihop de seriekopplade motstånden i varje led (40ohm) och samma för den nedre led (40 ohm). sedan är de parallellkopplade med varandra. Resistansen blir 20 ohm. och denna  resistans är i seriekopplade med resistorn "1" som vi ska räkna effekten på.

då räknar man strömmen i kretsen alltså 24V/40 ohm och det blir =0,6 A.
sedan man vet att spänning är lika på båda de seriekopplade motstånden. alltså 12V på varje motstånd.

effekt i motståndet "1" är lika med RxI^2.

P= 20 ohm x 0,6^2 = 7,2 W

stämmer det? eller har jag fel?

 Är man "lat" behöver man inte beräkna strömmen i kretsen för:
P=U2R=12220=6*1210=7.2W

ConnyN 512
Postad: 9 nov 2018
Elin123 skrev:

Först måste man räkna ihop de seriekopplade motstånden i varje led (40ohm) och samma för den nedre led (40 ohm). sedan är de parallellkopplade med varandra. Resistansen blir 20 ohm. och denna  resistans är i seriekopplade med resistorn "1" som vi ska räkna effekten på.

då räknar man strömmen i kretsen alltså 24V/40 ohm och det blir =0,6 A.
sedan man vet att spänning är lika på båda de seriekopplade motstånden. alltså 12V på varje motstånd.

effekt i motståndet "1" är lika med RxI^2.

P= 20 ohm x 0,6^2 = 7,2 W

stämmer det? eller har jag fel?

Härligt att se din utveckling. Mycket bra resonemang.
Jag vet inte om jag går åt fel håll nu, men du kommer väl ihåg att P=U·I också?

(Det känns som om Affe drar dig frammåt och jag håller dig tillbaka. Du får väl ge mig en hint kanske om du tröttnar på mina grunder)
