Marley 18
Postad: 23 mar 2020 09:25

El-felsökning

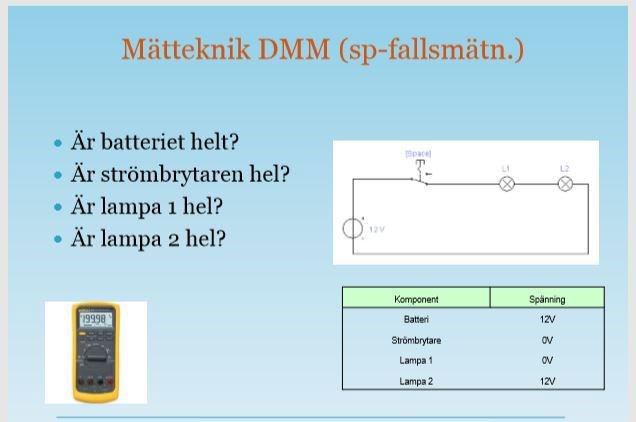

Som ni ser har batteriet 12V och även genom lampa 2 är spänningen 12V då fungerar alltså Lampa 2, är det då rätt tänkt att det är fel på Lampa 1 och därför går ingen spänning igenom den?

Allting är hel förutom Lampa 1?

LennartL 251 – Live-hjälpare
Postad: 23 mar 2020 09:49

Vad är det för typ av fel på lampa Lampa 1?

Marley 18
Postad: 23 mar 2020 09:54

Hmm, fick mig o fundera på om inte det är lampa 2 som det är fel på och därför går inte spänningen "fram" till Lampa 1.

Vad för fel har jag inte svar på, trasig?

LennartL 251 – Live-hjälpare
Postad: 23 mar 2020 10:07

Ditt första svar är rätt, det är Lampa 1 som är trasig.

Felet är kortslutning och det medför att hela batterispänningen ligger över Lampa 2.

Om det är avbrott i Lampa 1 (t.ex. om glödtråden gått av) så skulle hela kretsen vara öppen och ingen ström skulle gå genom lampa 2 och heller ingen spänning mätas över någon av lamporna.

ThomasN 980
Postad: 6 apr 2020 01:36

Hej

Ledsen för sent svar men jag är ny här :-)

Så vitt jag kan se finns det ett fall till: Det är avbrott i lampa 2.

Pluspolen på batteriet kopplas via strömbrytaren och lampa 1 till ena sidan på lampa 2. Andra sidan på lampa 2 är kopplad till minuspolen på batteriet. Det flyter ingen ström i kretsen så ingen av lamporna lyser.

(Jag antar att den övre sidan på batteriet är pluspolen)

Smaragdalena 67115 – Lärare
Postad: 6 apr 2020 07:09

Nej, om det var avbrott i lampa 2 skulle det ite vara en sluten krets, strömmen genom kretsen skulle vara 0 och det skulle inte vara någon spänning över lampa 2. Detta är alltså inte en lösning som uppfyller villkoren i uppgiften.

ConnyN 2279
Postad: 6 apr 2020 08:17 Redigerad: 6 apr 2020 09:31
Smaragdalena skrev:

Nej, om det var avbrott i lampa 2 skulle det ite vara en sluten krets, strömmen genom kretsen skulle vara 0 och det skulle inte vara någon spänning över lampa 2. Detta är alltså inte en lösning som uppfyller villkoren i uppgiften.

Det där blev väl inte riktigt rätt? Om vi inte har någon krets så har vi ingen ström som du konstaterar, men potentialen plus 12 volt kommer att finnas på inkopplingspunkten före L2 och därför om det är avbrott i L2 så kommer det att vara 12V över den lampan precis som ThomasN beskriver.

Vi får ju inget spänningsfall över lampa 1 då vi inte har någon ström.

Edit: I gamla trådlampor är det den vanligaste situationen dessutom eftersom kortslutning sällan förekommer i den varianten och vid närmare eftertanke är det väl inte vanligt i moderna lampor heller.
