El-motor-spänning

Hej,

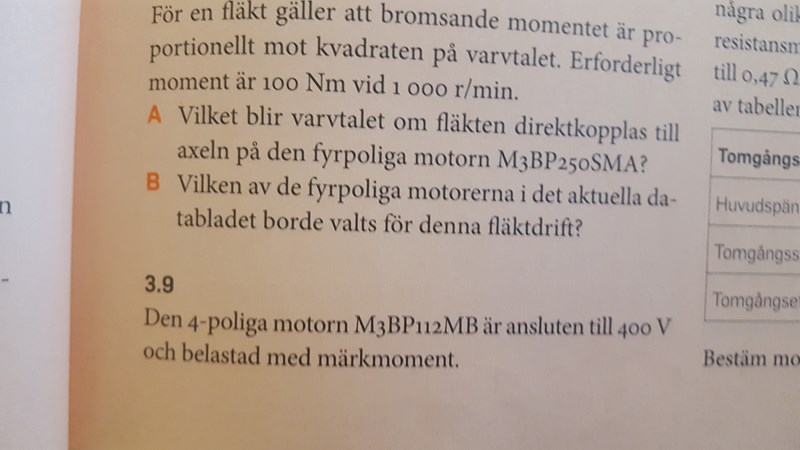

Jag behöver hjälp med uppgift 3.9 a.

Jag har försökt att lösa uppgiften på följande sätt:

s=(1500-1433)/1500=0,045

400*s=17.87

400-17.87= 382 V men det är del.

Svaret ska vara 378 V och man kan använda formeln  3.14 (se nedan). Men jag förstår inte riktigt hur jag ska använda formeln.

ConnyN 1596
Postad: 3 okt 2020

Tror du att du kan förklara lite bättre vad det handlar om?

Jag hittade det här på nätet. Kanske du kan berätta lite hur du tänker kring formlerna.
Vad eftersläpning är har jag inget problem med, men med min kunskap använde man märkskyltens data som utgångspunkt.
R2 Ry och X2 känns obekant, men det är 50 år sedan jag läste om detta så jag har kanske glömt det.

student20 48
Postad: 3 okt 2020

Tack för svaret.

Jag ska använda mig av formeln:M=KM(U2*s)R2+Ry), ( Då R2 ich Ry är okända kan vi sätta denna till 1)

M=kM*U2*s

eftersläpning s= (1500-1433)/1500=0.045

Sedan vet jag inte hur jag ska fortsätta. Hur får jag spänningen till 378 V när varvtalet minskar till 1433 r/min?

ConnyN 1596
Postad: 3 okt 2020

Det verkar inte att stämma att du ska använda den formeln?

Är det verkligen formel 3.14? Den du hänvisar till tar upp moment vid normal drift.

Det är lite förvirrande när du har zoomat in för långt på sidan så vi ser inte hela texten och får inte samma information som du får.

student20 48
Postad: 3 okt 2020

Det står använd ekvation 3.14 i facit.

Finns det andra ekvationer jag kan använda?

ConnyN 1596
Postad: 3 okt 2020 Redigerad: 3 okt 2020

Om vi läser frågan så står det så här:

Den 4-poliga motorn .......  Vad är det för en motor? Är det en asynkronmotor med kortsluten rotorlindning?

Finns det ett givet märkvarvtal?

Sedan står det:

Varvtalet minskar till 1433 r/min och momentet ligger kvar på märkmoment.
För att kunna räkna ut märkmomentet så misstänker jag att du ska ha alla märkdata på motorn.

Som sagt fota av hela sidorna så kanske vi ser tydligare viken information du fått.

Edit: Här kommer en bra länk till beräkningen.

student20 48
Postad: 3 okt 2020

Det står att det är en M3BP112MB motor.  4 kW.

ConnyN 1596
Postad: 3 okt 2020

Det är nog meningen att du ska ta reda på vad det är för motor 😊

Det är inte svårt. Du går på högskola nu.

student20 48
Postad: 3 okt 2020

Det var det jag skrev att det var en M3BP112MB motor.  Jag svarade på ditt förra inlägg.

Förstår att det var ett tag sedan sedan du läste om detta. Tack iaf för dina försök :).
