jphn191 6
Postad: 7 jun 2019 Redigerad: 7 jun 2019

Elektricitet och magnetism lab - hjälp med att förstå uppgiften djupare!

Hej!

Jag har en uppgift där jag redan har gjort beräkningarna för uppgiften men det är några andra mindre frågor som jag behöver hjälp med. Uppgiften lyder: "En spänningskälla är utgångspunkten, en krets skapas där en ledare spänns upp i nord-sydlig riktning.Under ledaren placeras en kompassnål vars utslag ska observeras när spänningen slås på. I nästa steg slås spänningen på in kretsen. Vad händer med kompassnålen och varför? Kontrollera riktningen! Hur många grader vrider sig kompassnålen?"



Först pekade kompassnålen norrut och vred sig sedan 55 grader i nordöstlig riktning när spänningen slogs på. Och min första fråga blir då till uppgiften, "Vad händer med kompassnålen och varför?" är det då så att jordens magnetiska fält och det magnetiska fält från ledaren som samverkar och vill dra den mot öst? Eller är det något annat eller mer som man ska förklara?

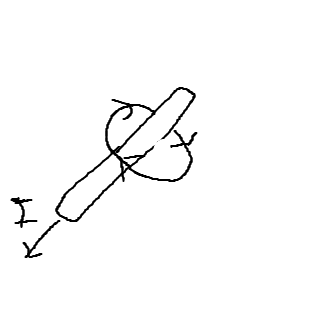

Fråga 2 till uppgiften "Rita en figur över de intressanta magnetfälten" Då har jag ritat det jordmagnetiska fältet på samma sätt som i den andra tråden jag länkar nedan eller som går att hitta i studiebok/google osv. Magnetiska fältet runt ledaren är jag osäker på. Strömmen måste väl gå i en sydlig riktning enligt högerhandsregeln då magnetfältet drog kompassen mot nordöst? Ska man då rita såhär eller gör jag fel? http://draw.to/D2Pauur

Uppskattar all hjälp!

Här är en länk till samma uppgift från en annan användare om den skulle förklara bättre annars fråga gärna så försöker jag göra det bättre, tack! https://www.pluggakuten.se/trad/elektricitet-och-magnetism/

La in bilden och länken åt dig /Smaragdalena, moderator

Affe Jkpg 4603
Postad: 7 jun 2019

Rita gärna ledaren i genomskärning och kompassnålen under.
