jonnefcb 114
Postad: 8 sep 2022 22:14 Redigerad: 8 sep 2022 22:17

Elektronik krets - mätning med multimeter

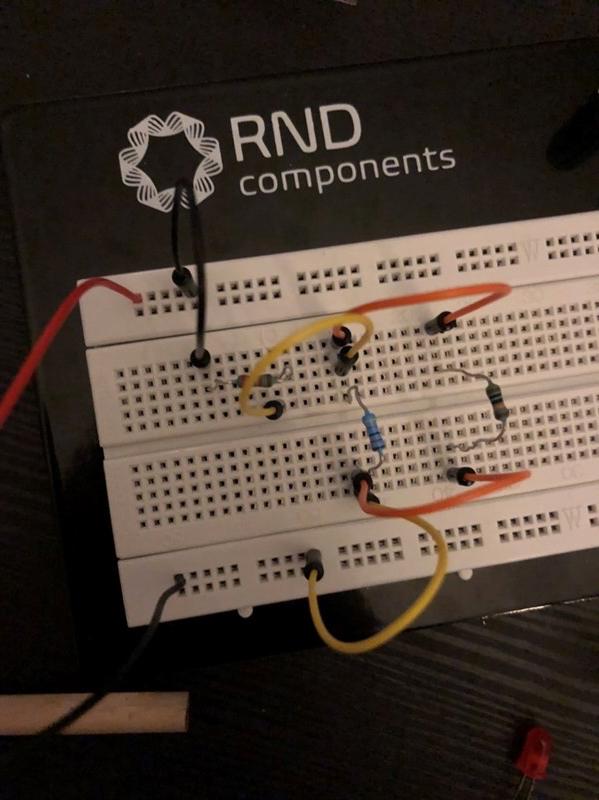

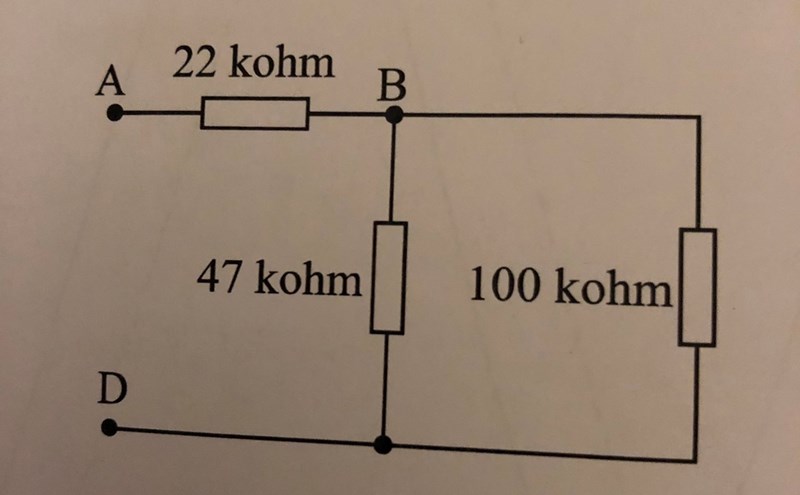

Hej, jag försöker bygga denna enkla kretsen och bara mäta så att allt stämmer med det som jag räknat ut, men det gör det inte.

Först har jag mätt den totala resistansen och fick det till 54 kohm, vilket stämmer typ exakt med det jag räknat ut. Sen har jag kopplat in ett 9V batteri mellan A och D och kontrollerat spänningen över hela kretsen och den stämmer (9V).

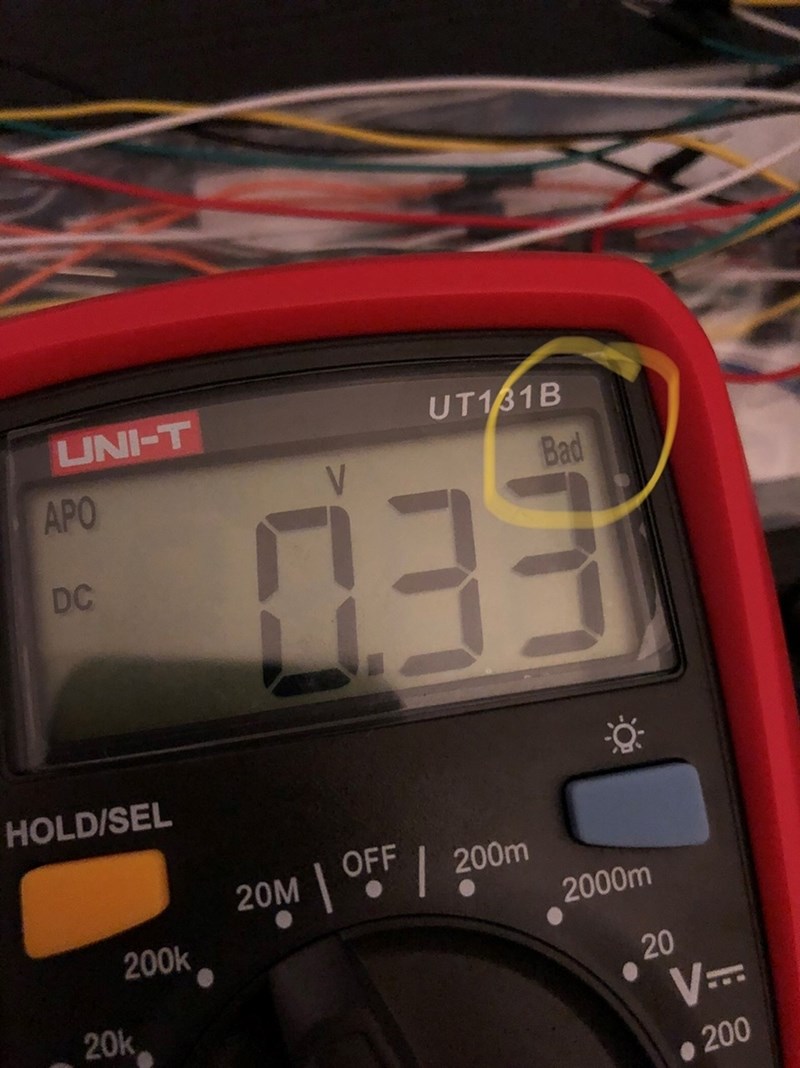

Men när jag mäter de individuella motståndens resistans får jag helt orimliga värden. Jag får 0.23V på 22 kohm och 0.35V på de parallella, vilket såklart är fel eftersom de ska summeras till 9V. Jag har även noterat att dessa värden ändras om jag ändrar noggrannheten på multimetern från tex 9V till 1.5V. En annan viktig detalj är att det står ”BAD” på multimeterns display när jag mäter de individuella, men det står ”GOOD” när jag mäter över hela kretsen. Vad betyder det?

Är det något fel på multimetern? Men varför får jag rätt värden på resistansen, totala spänningen osv i så fall?

Har jag gjort något fel när jag kopplat?



jonnefcb 114
Postad: 8 sep 2022 22:32 Redigerad: 8 sep 2022 22:34

Glöm det, jag kom på det själv nu! Jag hade fel mätarinställning på multimetern. Den stod som sagt på 9V, vilket i efterhand känns som ett konstigt noggranhetsvärde. Vet inte ens vad den inställningen betyder. Det finns ju för växelspänning och lite olika…

Men rätt var ju såklart att den skulle vara någonstans på skalan 200m, 2000m, 20, osv…

Nu fick jag finare värden, typ 3.6V på första och 5.3V på de parallella.

Macilaci 2107
Postad: 8 sep 2022 22:38 Redigerad: 8 sep 2022 22:39

Din multimeter har en mycket låg inre resistans (820 - 850 ohm) med denna inställning. Dessa 1,5V, 9V, 12V positioner är endast avsedda för batterimätning, där du ansluter batteriet direkt. (Och det har en låg inre resistans).

Bad betyder att spänningen är mindre än 5,6V (för 9V batteri)

Macilaci 2107
Postad: 8 sep 2022 22:41

jonnefcb 114
Postad: 8 sep 2022 22:42
Macilaci skrev:

Din multimeter har en mycket låg inre resistans (820 - 850 ohm) med denna inställning. Dessa 1,5V, 9V, 12V positioner är endast avsedda för batterimätning, där du ansluter batteriet direkt. (Och det har en låg inre resistans).

Bad betyder att spänningen är mindre än 5,6V (för 9V batteri)

Tack så mycket för informationen! Jag har väl inte på något sätt skadat min multimeter genom att använda den inställningen på enskilda motstånd eller?

Macilaci 2107
Postad: 8 sep 2022 22:43

Ingen fara. Du kan inte ha skadat multimetern.

jonnefcb 114
Postad: 8 sep 2022 22:44
Macilaci skrev:

Ingen fara. Du kan inte ha skadat multimetern.

Tack, vad bra!

SARCHEL 1
Postad: 23 okt 2023 17:52

Man ska aldrig mätta en resistan när det sluts det ger fel värde , måste bryta kretsen för att få rätt Resistans värde ,,Du måste mätta utan batterierna
