Elektronik resistiva kretsar

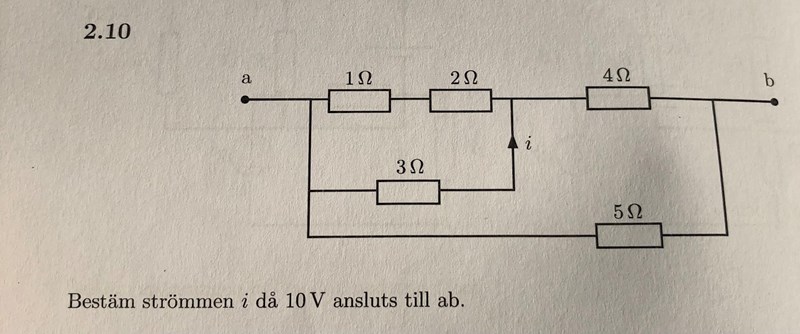

Jag börjar med att addera (1+2) ohm = 3 ohm. Då får jag två parallellkopplade resistanser, båda på 3 ohm, som kan förkortas till en resistor på 3/2 ohm. Den ligger då i serie med resistansen på 4 och de kan adderas till 11/2 ohm. Slutligen får jag en parallellkopplad krets med två resistanser på 5 respektive 11/2 ohm. De kan förenklas till en toral ersättningsresistans R(eq) = 55/21 ohm.

Därefter kan jag beräkna i(0) = v/R(eq) = 10/(55/21) = 24/11 A

Efter det fastnar jag. Hur kan jag ta reda på hur den ursprungliga strömmen i(0) fördelas?

Hur stor del av strömmen kommer att gå genom $5\Omega$ -motståndet? Resten kommer att gå genom $4\Omega$ -motståndet. Strömmen som går genom $4\Omega$ -motståndet kommer att dela upp sig i en del som går genom $1\Omega$ -motståndet och $2\Omega$ -motståndet, och den andra halvan genom $3\Omega$ -motståndet. Kommer du vidare?

Det är kanske enklare att tänka på övre delen av kretsen (allt utom 5Ω-motståndet) som en spänningsdelare.

10V spänningen delas mellan 1,5 ohm och 4 ohm. Så blir spänningen 2,73V på 3 ohm-motståndet.

(OBS 5 ohm-motståndet spelar ingen roll alls.)
