Ellära 3

Jag har strömmarna IL2 och IL3 och jag ska rita visardiagram för strömmarna.

Jag vet att det bara finns en ström men förstår inte riktigt hur jag ska rita den.

Macilaci 2113
Postad: 6 jun 2021 08:38

Jag skulle rita de i förhållande till fasspänningen.

Och eftersom båda är induktiva, borde de peka i samma riktning. (Der blir lätt att summera dem.)
Om fasspänningen pekar åt höger, pekar de nedåt. (Strömmens fas har en eftersläpning.)

student20 148 – Fd. Medlem
Postad: 6 jun 2021 12:41

Tack för svaret.

Men jag förstår inte riktigt varför strömmarna pekar nedåt.

student20 148 – Fd. Medlem

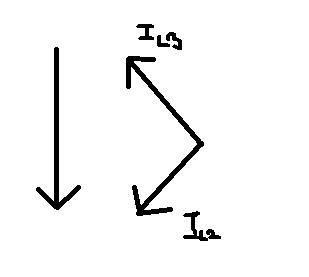

Postad: 6 jun 2021 12:45

IUf

Macilaci 2113
Postad: 6 jun 2021 12:54

Wikipedia säger: "Spänningen ligger 90 grader före strömmen... "

https://sv.wikipedia.org/wiki/Visardiagram

student20 148 – Fd. Medlem
Postad: 6 jun 2021 13:04

Tack för bra förklaring. Nu förstår jag.
